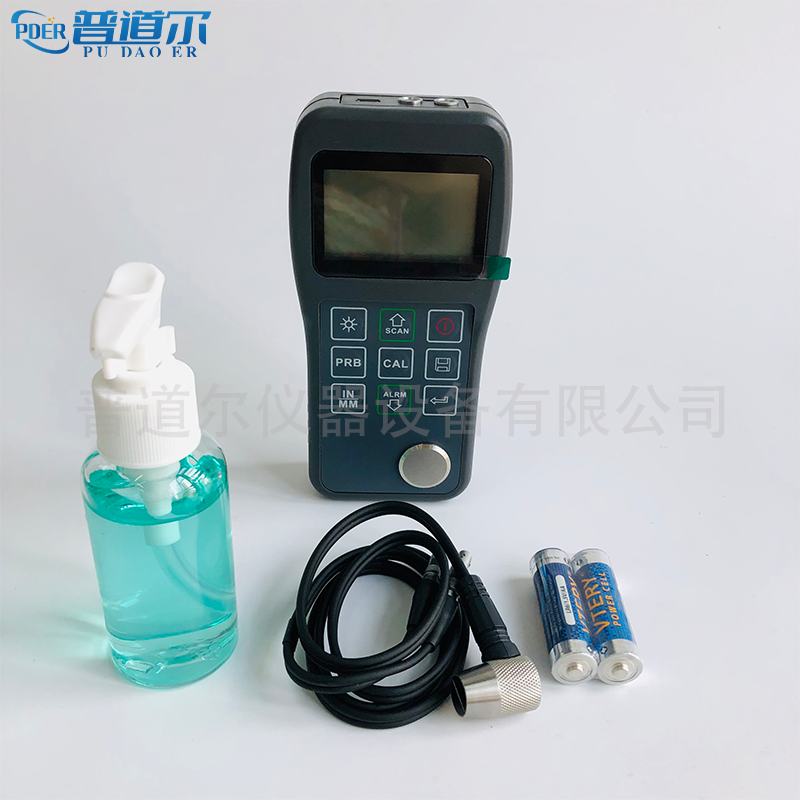

高性能PDER220金屬殼超聲波測厚儀
產品概述
PDER220金屬殼超聲波測厚儀采用高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可對材料的聲速進行測量?？梢詫?duì)生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后得到減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等多個領域。
主要功能：
1. 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其它任何超聲波的良導體的厚度。
2. 可配備多種不同頻率、不同晶片尺寸的探頭使用。
3. 已知厚度可以反測聲速，以提高測量精度。
4. 具有耦合狀態提示功能。
5. 有EL背光顯示，方便在光線昏暗環境中使用。
6. 有剩余電量指示功能，可實時顯示電池剩余電量。
7. 具有自動休眠、自動關機等節能功能。
8. 密封性全鋁合金金屬外殼，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
9. 設有兩種關機方式：手動關機和自動關機。
10. 采用鋰電池供電，續航時間長達200小時（不開背光）。
技術參數
|
測量范圍 |
0.75-300mm（鋼中） |
|
分辨 率 |
0.01mm |
|
測量單位 |
公制與英制可選擇 |
|
示值精度 |
±0.04mm(<10mm 時)；（±0.5%H+0.01mm）(>10mm時);H 為被測物實際厚度 |
|
聲速范圍 |
1000~9999 m/s |
|
顯示方法 |
高對比度的段碼液晶顯示，高亮度EL 背光 |
|
工作模式 |
具有單點測厚和掃描測厚兩種測厚工作模式 |
|
環境溫度 |
操作溫度-20~+50°C；存儲溫度：-30°C~+70°C；相對濕度：≤90% |
|
測量周期 |
單點測量時4 次/秒、掃描模式 10 次/秒 |
|
管材測量下限 |
Φ20 mm×3.0 mm(5Mhz探頭)；Φ15 mm×2.0 mm(7Mhz探頭) 示值誤差不超過±0.1 mm |
|
校 準 |
4.0 mm（鋼） |
|
探頭規格 |
Φ6 mm（選配） Φ10 mm（選配） Φ12 mm（選配） |
|
電 源 |
鋰電池 |
|
操作時間 |
連續操作大于200h（不開背光） |
|
外形尺寸 |
125×71×27 mm（長×寬×高mm） |
|
重 量 |
400g |
可選探頭及參數
|
名稱 |
型號 |
頻率 |
探頭直徑 |
測量范圍 |
最小管徑 |
特性簡述 |
|
標準探頭 |
N05 |
5 |
10 |
1.2mm~230mm(鋼) |
Φ20×3.0mm |
通用 |
|
N05/90o |
||||||
|
粗晶探頭 |
N02 |
2 |
12 |
3.0~300mm(鋼) 40mm以下(灰鑄鐵) |
20 |
用于鑄鐵等粗晶材質測量 |
|
微徑探頭 |
N07 |
7 |
6 |
0.75mm~80mm(鋼) |
Φ15×2.0mm |
用于薄壁及小弧面測量 |
|
高溫探頭 |
HT5 |
5 |
14 |
3.0~200mm(鋼) |
30 |
用于高溫材質的測量 (溫度<400oC) |
