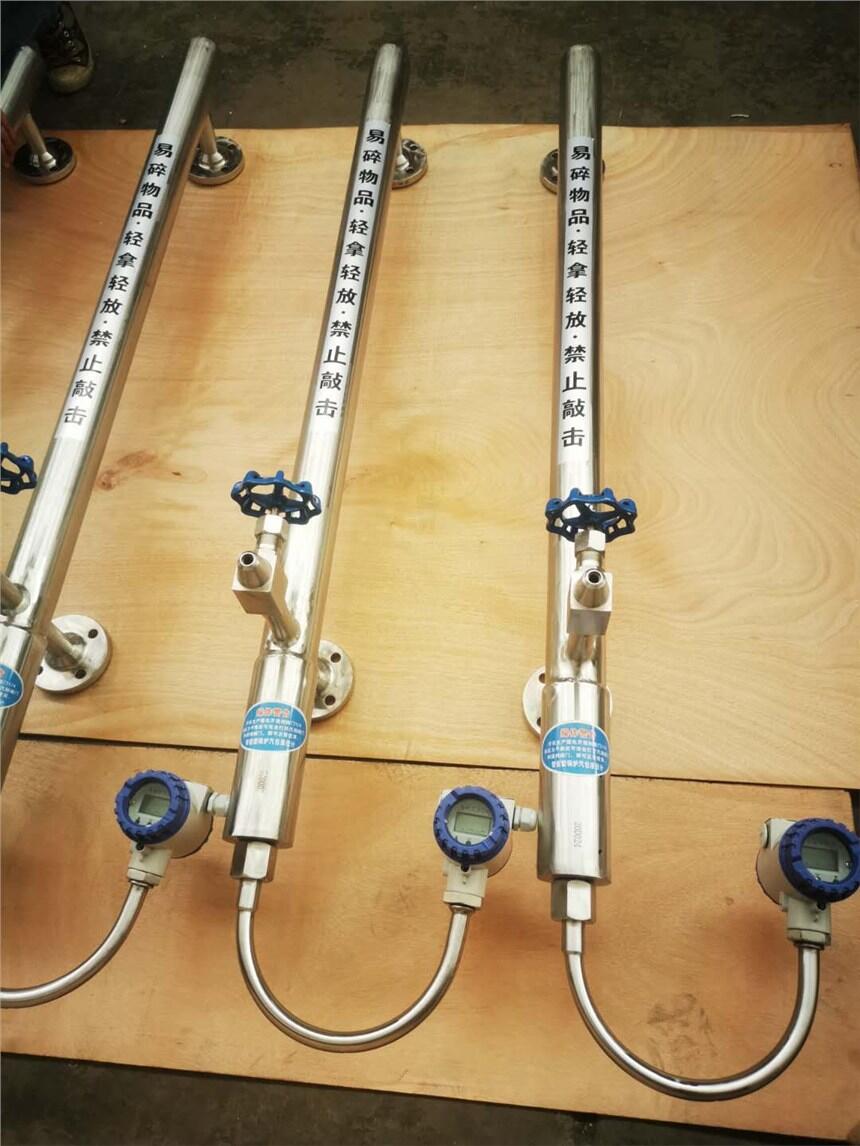

產品名稱：CAP3022T6414L水泥廠窯尾鍋爐鍋筒水位計
產品描述：CAP3022T6414L除氧器液位計
CAP3022T6414L水泥廠窯尾鍋爐鍋筒水位計利用先進的射頻電容檢測技術，輔以工業級范圍測量系統溫度漂移補償技術制作而成。它除了繼承傳統電容式物（液）位檢測技術的優點外，還解決了傳統電容式物（液）位計難以克服的測量系統溫度漂移大、檢測線性較差、分辨力差等缺陷。可應用于各種工業環境下被測介質組分相對穩定的溶性介質液位測量及干性粉末、顆粒料位測量。
工作原理
利用物( 液) 位變化與其對測量探極產生的電容變化成正比的關系， 將檢測的電容變化經測量系統溫度漂移補償后， 通過專用模式系統軟件運算處理， 輸出與物( 液) 位變化成正比的兩線制4 ～2 0 m A 模擬電流環及四組S P S T ( N O ) 固態繼電器觸點。
技術特點
1、兩線制電流環，測量系統與電流環隔離；
2、測量系統溫度飄移自動補償；
3、簡便的兩點標定；
4、電磁兼容特性；
5、連續測量液位、料位、界面；
6、極優的線性測量， 更小的分辨測量單位；
7、低功耗、無可動部件、精良工藝保證；
8、耐高溫、高壓、強腐蝕；
9、中文操作環境， 輕松整定， 帶自診斷。
技術指標
工作電壓： ：30V
最?。?8V(CAP-3011-R，輸出3.5mA時)
15V CAP-3011-S,輸出3.5mA時)
10V(輸出22mA時)
電 流 環：兩線制3.5mA ～ 22mA
故障報警電流：3.5mA或22mA 可設定
隔離性能：測量系統與電流環隔離
電源輸入：
Ui=30V,Ii=100mA ,Pi=0.75W
Ci=100pF,Li=10uH
固態繼電器（每組）：
Ui=30V,Ii=100mA,Pi=0.75W
Ci=150pF,Li=10uH
測量范圍：0～30米
測量周期：0.5秒
分 辨 率：0.02mm
溫度漂移：±0.5mm (-40℃～85℃)
工作壓力：6MPa Max
線性偏差：±(1+0.05%FS) mm
固態繼電器（CAP-3011-R）：
配 置：四組SPST（NO）固態繼電器
負載電壓：220V AC/300V DC(非防爆場所)
30V DC/AC (防爆場所)
負載電流：100mA （-40℃～40℃）
50mA （-40℃～85℃）
報警模式：“開、關報警”可選
五種報警模式獨立可選
延 時：1～60秒，可獨立編程
介質溫度：-150℃~150℃
環境溫度：-40℃～85℃ （
存儲溫度：-55℃～100℃
通訊協議：HART
防護等級：IP65
典型應用
各種常壓源水、軟水、處理水系統、
各種高壓常溫水系統液位測控。
輕油、潤滑油油位測控。
聚丙烯、聚苯乙烯、尼龍和P V C 顆粒料位測控。
干性煤粉、煤灰、化石粉和水泥粉末、粉位測控。
油水界位測控。
