使用條件
1、環境溫度：-25～+40℃
2、海拔高度：0～2000米
3、25℃最大相對濕度：90%
4、因定處的振動：10～50JZ.10m/s2
5、沖擊：30 m/s2
6、安裝方向：任意
7、電源電壓波動范圍：（0.7-1.1）Ue
8、工作制：8h連續
性能參數 Perbance beters
參 數 名 稱 Parameters |
產品型號 Model |
|||||

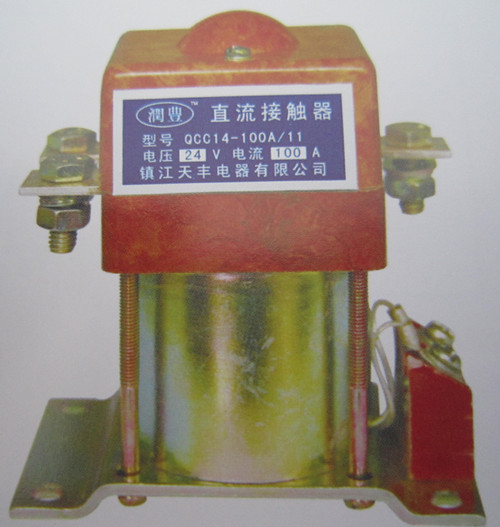

QCC14-100A/11 QCC14-150A/11 |
||||||
線圈額定電壓V（DC） Coil rated voltage(DC) |
12 |
24 |
36 |
48 |
60 |
|
主觸點電路額定電壓V(DC) Main contact current rated voltage(DC) |
感性負載 60 Inductive Load60 阻性負載72 Resistive Load72 |
|||||
主觸點電路額定負載電流（A） Main contact circuit rated load current(A) |
100/150 |
|||||
線圈額定電流(A) Coil rated current(A) |
0.40 |
0.30 |
0.14 |
0.13 |
0.08 |
|
冷態起動線圈最大電流（A） Max.current of cold start coil(A) |
5 |
|||||
冷態動作電壓（V） Cold b voltage (V) |
吸合 Close |
≥60% |
||||
釋放 Release |
≥5%-30% |
|||||
最大動作時間 （線圈不帶抑制電路） Max.b time (ms) (coil without restraint circuit) |
吸合 Close |
40 |
||||
釋放 Release |
40 |
|||||
重量 Weight (kg) |
100A/11 0.75 / 150A/11 0.77 |
|||||
主要型號：
1、密封式MZJ-50S,MZJ-100S，MZJ-200S，MZJ-400S，MZJ-600S
2、密封式TXZJB-100D，TXZJB-200S，TXZJB-400S，TXZJB-600S，
3、磁吹弧式QCC14-100A/11，QCC14-150A/11，QCC14-100A/22，QCC14-300A/11B，
4 磁吹弧式QCC15-25A/10，QCC15-40A/10B，QCC15-100A/10，QCC15-200A/10，QCC15-200A/10M，QCC15-300A/10B，
5、磁吹弧式QCC25B-200A/22，QCC25B-300A/22，
6、磁吹弧式QCC26B-200A/10，QCC26B-300A/10，
7、磁吹弧式QCC25C-100A/11，QCC25C-100A/22，QCC25C-200A/11，QCC25C-200A/22，QCC25C-400A/11，QCC25C-400A/22，
8、磁吹弧式QCC26C-100A/10，QCC26C-200A/10，QCC26C-400A/10，
9、磁吹弧式QCC28-160A/20B，QCC28-460A/20B，
10、磁吹弧式QCC29-160A/10B，QCC29-400A/10B，
11、磁吹弧式QCC34-250A/10B，QCC34-250A/10，QCC34-250A/20B，QCC34-250A/20，
聯系人：李晴手機：138-5298-6483 QQ; 836915360，電話：0511-85219302-802
