產品簡介

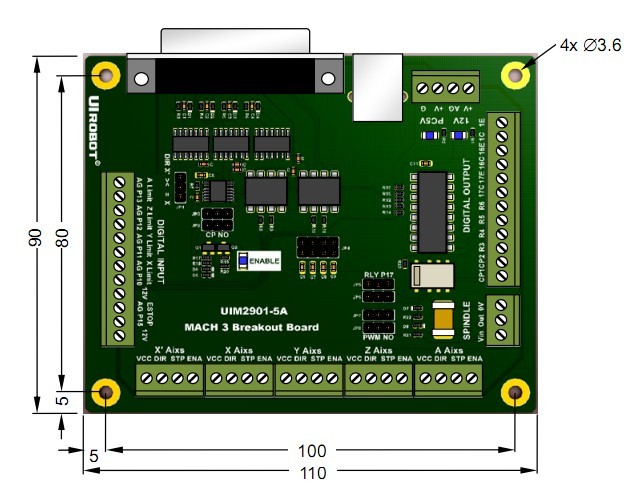

UIM2901-5A為多軸控制組件，可同時控制五個軸（其中兩軸為聯動，方向可配）。同時具備主軸控制功能。適用于CNC等多軸設備，功能強大接線簡單
產品特點
接口
DB25轉換接口
全緩沖光電隔離輸入/輸出端口
電機驅動輸出
支持五軸同時運轉，X’, X, Y, Z, A
X'軸脈沖/方向由 X軸脈沖/方向通過硬件產生（適用于桁架系統）
可通過跳線選擇控制 X'軸與 X軸同向或反向運行
輸入信號
急停按鈕可同時禁止驅動器及電荷泵
四路限位開關輸入，X, Y, Z, A
跳線可選，低通噪音過濾器
輸出信號
多達三個開漏極輸出，可擴展用于冷卻液/冷卻霧等控制
電荷泵繼電器，兩個常開，兩個常閉，30VDC, 2Amp
光電隔離 PWM模擬輸出信號（用于主軸轉速控制）
性能指標
絕對最大值
上位機端供電電壓................................................................................................................ 5.5V
機床端供電電壓.......................................................................................................12.5V
偏置電壓下的環境溫度…………….................................................................. -40°C to +85°C
儲存溫度.................................................................................................... -50°C to +125°C
