簡介
MLink-DO10 10路繼電器輸出模塊是脈聯公司針對設備控制與RS485總線監測的裝置。廣泛應用于電力、IDC機房、工業、智慧城市、樓宇等各個行業，被眾多系統集成商和自動化公司、研究機構采用。
MLink-DO10 10路繼電器輸出模塊基于成熟的嵌入式軟硬件平臺，具有實時性強、可靠性高的特點，提供6組共用公共端繼電器控制輸出，3組獨立公共端繼電器控制輸出，1組繼電器通過模塊自身邏輯判斷輸出。
產品特點
★ 具有6組共用公共端繼電器控制輸出，3組獨立公共端繼電器控制輸出。
★ 具有1組模塊自身邏輯判斷繼電器輸出：
A、監測電源是否正常，電源斷電，繼電器觸點閉合
B、監測RS485總線是否有差分信號發送，若無，則5分鐘后繼電器觸點閉合
通過以上2個條件，基本可以對一些重要場合的監控裝置提供輔助監控，如：配電柜中的監控裝置故障
★ modbusRTU標準協議
★ 工業級設計，低功耗；體積小，集成度高，外形美觀大氣
★ 安裝方便，采用導軌式
★ 配置軟件采用全中文界面
模塊原理
6個繼電器共用一個公共端COM, 有3組常開獨立公共端DO06 DO07 DO08。 另,DO09可以通過模塊內短接0歐電阻為常開點或常閉點,默認為常閉.(當未檢測到485總線上數據收發時,5分鐘后自動閉合； 斷電時閉合).
模塊結構

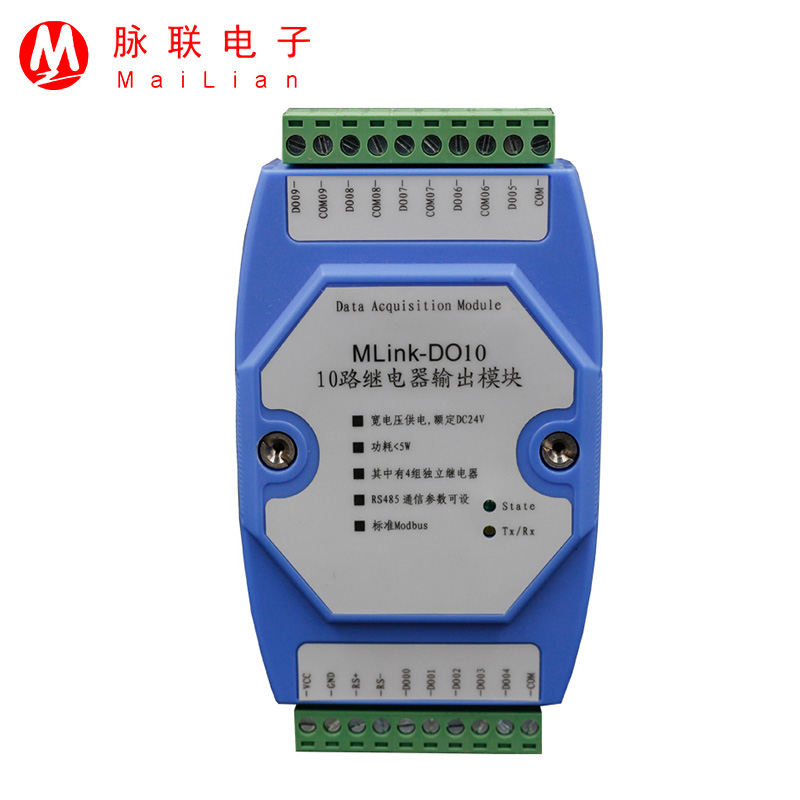

塑膠亞當模外殼，導軌式安裝，72.1*121.5*33.5mm
典型應用
★ 配電柜中作為告警干接點輸出模塊
★ 監控裝置故障干結點輸出模塊
★ 自動化系統中，設備控制模塊
