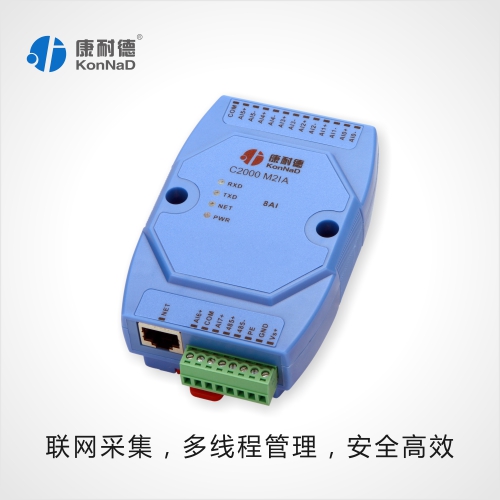

C2000 M2IA為通道隔離網絡型智能模擬量采集器，8路電流型模擬量輸入（量程為-20mA~20mA），采用滿量程通道隔離、全差分輸入設計。采用標準的Modbus TCP通訊協議，可以通過TCP/IP網絡遠程采集模擬量數據
本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模塊能夠通過最低成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
特點
→8路模擬量（電流量）輸入；
→I/O與系統完全隔離；
→AI分辨率：12位；
→AI輸入通道采取全差分輸入；
→模擬量輸入通道之間完全隔離，隔離度5VDC；
→AI輸入測量范圍：-20mA~20mA；
→支持最多3個線程同時采集；
→RS485接口可作為擴展接口，連接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模塊；
→采用Modbus TCP通信協議；
→RS485通信接口提供光電隔離及每線600W浪涌保護；
→電源具有過流過壓保護和防反接功能；
→安裝方便。
技術參數
模擬量輸入接口
AI 8路差分輸入
AI精度 12bit
量程 -20mA~20mA
AI通道隔離度 5 V DC
AI輸入阻抗 240Ω
網絡通信參數
接口類型 RJ-45
速率 10/100M自適應
通信協議 Modbus TCP
嵌入?yún)f(xié)議 ARP，ICMP，IP，TCP，DHCP
設置方式
設置程序 擴展RS485口
通信參數
波特率 9600
數據位 8
奇偶效驗 無
停止位 1
流量控制 無
地址 1-255
串口保護參數
串口ESD保護 1.5KV
串口防雷 600W
串口過壓，串口過流 小于240V,小于80mA
電源參數
電源規格 9-24VDC (推薦12VDC)
電流 100mA@12VDC
功耗 小于2W
浪涌保護 1.5kW
電源過壓，過流 60V，500mA
工作環境
工作溫度、濕度 -25~85℃，5~95%RH，不凝露
儲存溫度、濕度 -60~125℃，5~95%RH，不凝露
其他
尺寸 72.1*121.5*33.6mm
保修 5年質保
