可點多個面軌跡，無需治具，智能定位
|
加工定制是 |
品牌HAKKO/白光 |
|
型號F3 |
電源電壓220V |
|
功率200W |
空氣源0.1~1MPA |
|
吐出時間調節0.01~1S |
吐出頻率600次/分 |

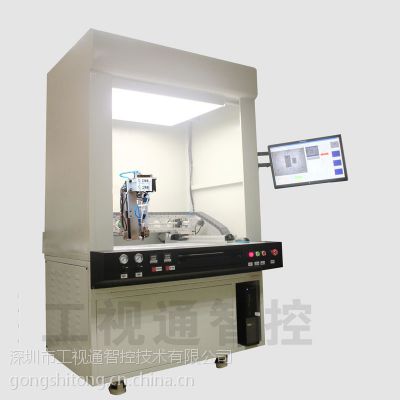

落地式視覺四軸點膠機是我們平常所見一般桌面式視覺三軸點膠機的升級版，它在X/Y/Z三軸的基礎上增加了一個U軸。比傳統四軸點膠機效率更高，可解決頻繁更換夾具之苦；一臺機可相當于三臺傳統點膠機的工作量，節約人力資源成本。
一、功能特點
1.采用輪廓視覺定位技術，無需夾具，點膠產品可任意擺放，擺脫更換夾具的煩惱，節約夾具成本；對于產品多樣化的工廠，一機就可以完成各種產品的點膠任務。
2、純中文軟件，圖形編程直觀易學，產線工人經簡單培訓即可學會操作。
3.具有畫點、線、面、弧、圓、不規則曲線連續補間及四軸聯動等功能。
4、 具有空間三維功能，不但可以點平面上的任意路徑，還可以走空間（多個平面）三維路徑。
5、 工視通獨有的膠路控制技術，確保開膠/停膠靈敏度高，不漏膠，不拉絲。
6、擴展性強，可搭載頂針式點膠閥、螺桿閥、高速噴射閥、噴霧閥、高壓閥等應用于各種點膠作業。
7.應用范圍：半導體制冷片封膠、汽車機械零件涂布、手機按鍵點膠，手機電池封裝，筆記本電池封裝，線圈點膠， PCB板元件點膠，半導體封裝、 喇叭外圈點膠，機殼粘接，光學器件加工，機械密封等。
8.適用流體：環氧膠、硅膠、 EMI導電膠、 UV膠、 AB膠、快干膠、密封膠、潤滑脂、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆、螺絲固定劑等。
二。主要用途
產品工藝中的粘接、灌注、涂層、密封、填充、點滴、線形、 弧形 、圓形涂膠等。
三、配置及參數
驅動馬達：伺服馬達/步進馬達
傳動機構：上銀絲桿+線性導軌/線性導軌+同步帶
運動精度：±0.01毫米
重復精度：±0.02毫米
操作系統；WindowsXP/Windows 7
視覺系統：工視通CCD視覺定位系統
視覺機構：德國進口高清相機+高清鏡頭
有效行程：（X *Y *Z*U軸） 500*300*150*360°mm
點膠式樣：點、直線、弧、圓、方形涂膠、連續/斷點涂膠或注膠
電 源：220VAC，50Hz
外形尺寸：(長*寬*高) 1160*1100*1740mm
