| 產品參數 | |||
|---|---|---|---|
| 品牌 | 貝爾閥門 | ||
| 公稱直徑 | 35cm | ||
| 數量 | 1個 | ||
| 是否支持加工定制 | 是 | ||
| 是否進口 | 否 | ||
| 包裝規格 | 木箱 | ||
| 產地 | 揚州 | ||
| 驅動方式 | 電動 | ||
| 連接形式 | 法蘭 | ||
| 壓力環境 | 常壓 | ||
| 零部件及配件 | 執行器 | ||
| 適用介質 | 水蒸汽煤氣油類熱空氣腐蝕性 | ||
| 執行質量標準 | 國標 | ||
| 流動方向 | 單向 | ||
| 工作溫度 | ≤600℃ | ||
| 結構形式 | 垂直板式 | ||
| 加工定制 | 是 | ||
| 公稱通徑 | 100mm~2000mm | ||
| 公稱壓力 | 1.0MPa~4.0MPa | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鋼 | ||
| 型號 | D941F-1.0CDN350 | ||
.jpg)

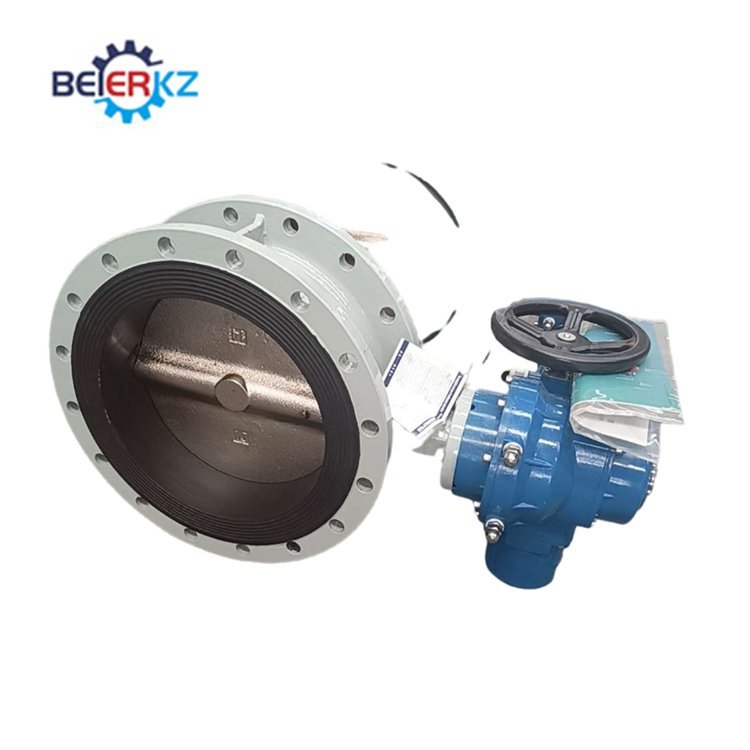

貝爾電裝普通開關型軟密封電動開關蝶閥D941X-16CDN65工作原理：
結構簡單，體積小重量輕，造價低，氣動硬密封蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。電動軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。電動軟密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
三、江蘇貝爾電裝普通開關型軟密封電動開關蝶閥D941X-16CDN65產品特點：
1、本閥采用垂直板式結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
