| 產品參數 | |||
|---|---|---|---|
| 顯示方式 | 數碼管 | ||
| 顏色 | 黑色 | ||
| 電壓 | 220V | ||
| 電壓量程 | 500V | ||
| 電流量程 | 5A | ||
| 通訊 方式 | RS485 | ||
| 電源 | AC220V | ||
| 顯示位數 | 5位 | ||
| 測量精度 | 0.5％ | ||
| 品牌 | 德堃 | ||
?.jpg)
.jpg)
詳細參數
1 . 控制周期：50mS/100mS?
2 . 測量精度：0.1FS（采用24位AD）
3 . 采樣速率：20Hz/10Hz
4 . 控制輸出：
?模擬信號：4-20MA、0-20MA（<500Ω） 、0-10MA（<1kΩ）
?繼電器：2A（250V AC）
?固態繼電器（晶體管）：22V 20MA?
?可控硅：6A 250V AC
5 . LED數碼管：三排顯示
?一排PV 5位，二排SV 5位，第三排信息窗3位
6 . 信號測量輸入阻抗：電壓≥500KΩ(5V、10V≥100KΩ)，電流≤120Ω，
?熱電偶≥500KΩ
7 . 電阻采用三線制測量，信號傳輸導線每根線電阻不大于10歐
8 . 標準MODBUS RTU 通訊協議。兩線制RS485
?校驗方式：無校驗、奇校驗、偶校驗
??通訊速度：4800BPS、9600BPS、19200BPS
??通訊地址范圍：1~247
9.?設備供電：86~260V AC (47~63HZ)
10. 隔離電壓：輸入、輸出、電源三者隔離電壓2300V AC /1MIN
11. 使用溫度：0~50℃
12. 儲存條件：溫度-40℃~80℃；濕度10~90RH
1 3. 外形尺寸：96*96mm(開孔尺寸92*92mm)、96*48mm(開孔尺寸92*44mm)
14.EMC標準：EN61326*
15. 安*標準：EN61010和UL3121
16. 防護等級：IP66
17. 功耗：7W

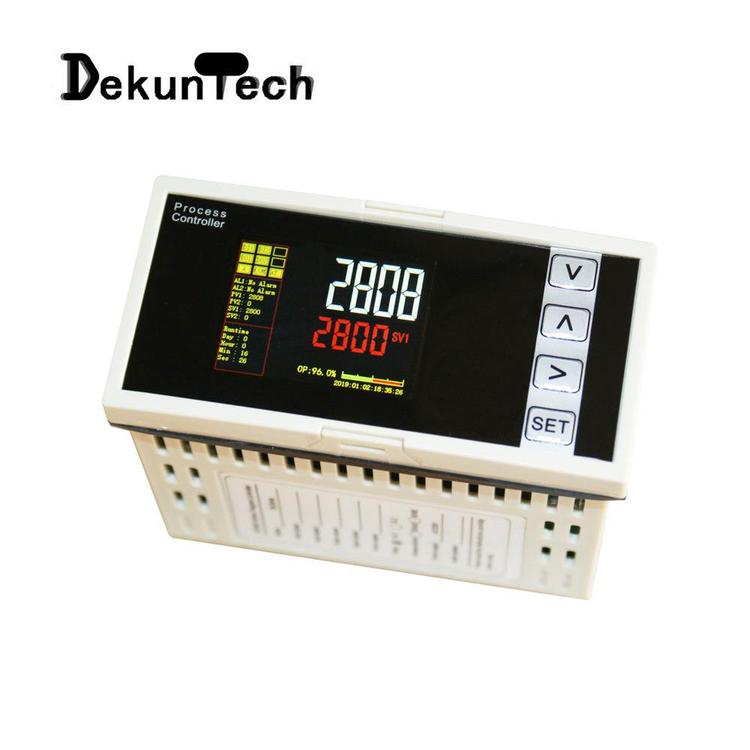

產品特點
真彩色I(xiàn)PS TFT全視角液晶顯示，警示狀態變色提示
標準MODBUS RTU 通訊
支持9條工藝曲線，每條可設定24段程序曲線
分組PID，適合各種特性負載
遠程模擬設定、通訊控制、加熱器斷線保護等功能
支持PT1000輸入
采用改進型DK PID算法，讓控制更精細
帶傳感器饋電供電功能，抗干擾設計
選型尺寸
DK28H8:外形尺寸48*96*87mm，開孔尺寸44*92*79mm
