| 產品參數 | |||
|---|---|---|---|
| 品牌 | 萬維 | ||
| 產地 | 淮南 | ||
| 單位 | 臺 | ||
| 適用環境 | 礦用 | ||
| 執行標準 | GB3836-2010 | ||
| 防爆型式 | 礦用本質安全型 | ||
| 防爆標志 | ExibⅠMb | ||
| 外形尺寸 | 360mm×192mm×190mm | ||
| 重量 | 5kg | ||
| 可售賣地 | 全國 | ||
| 型號 | KTK18(A) | ||
一、概述
1.?用途及適用范圍：KTK-TW擴音電話為礦用本質安全型電氣設備，該擴音電話適用于煤礦井下、露天煤礦、選煤廠等工作場所，可以作為帶式輸送機輸送帶沿線語音擴播使用。
2. 特點：擴音電話體積小，重量輕，便于安裝，性能穩定，維護簡單。
二、產品分類
1. 防爆型式及標志
防爆型式：礦用本質安全型；防爆標志為：ExibⅠMb。
2. 型號編制說明
KT? | ?K? | ?18 | ?(A) | ? | ? | |||||
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 設計序號 |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 額定工作電壓 |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 擴播電話 |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 礦用通信裝置或設備 |
? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
3. 外形尺寸：360mm×192mm×190mm；
4. 重量：5kg。
5. 本安參數：Ui：DC18.2V；Ii：0.8A；Ci：0uF；Li：O.2mH；
工作電壓：18V，工作電流：≤100mA。
電池組:Uo：9V，Io：0.45A。
?
三、使用環境條件
1.擴音電話在下列環境條件下應能正常工作
a)環境溫度：0℃～ 40℃；
b)相對濕度：不大于95（ 25℃）；
c)大氣壓力：80kPa～106kPa；
d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
2.擴音電話能承受的最惡劣和安裝貯運條件為：
a)高溫： 60℃；
b)低溫：-40℃；
d)振動：加速度50m/s2；
e)沖擊：峰值加速度500m/s2。
四、結構特征及工作原理

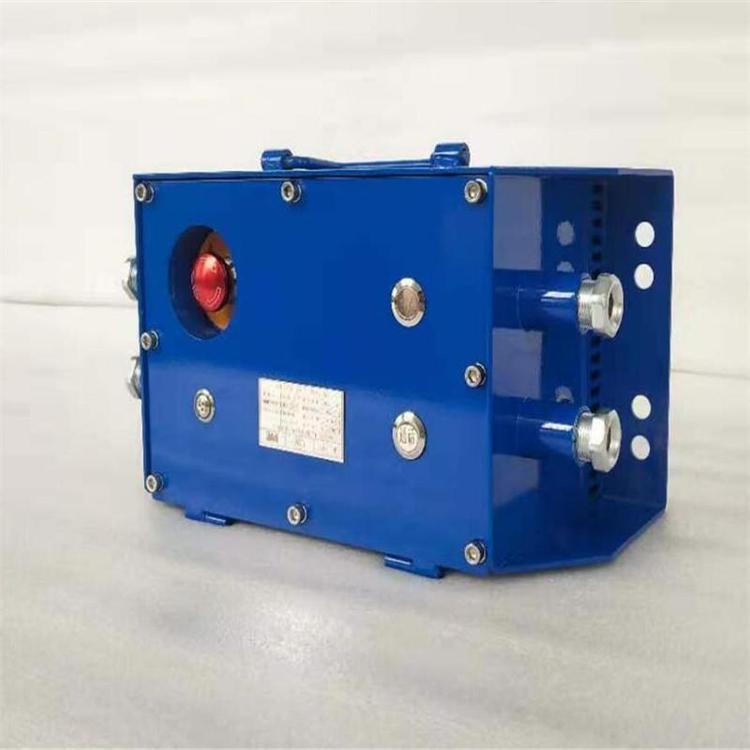

1. 結構特征：擴音電話由外殼、內部擴播電話模塊、急停對位顯示板、接線端子等部分組成。
2. 工作原理：擴音電話的核心部件是擴播電話模塊和急停對位顯示板。擴播電話模塊內部有充電電池，正常工作時由外部本安電源供電充電，在接受到外來的音頻信號時可以將音頻信號放大后經由外接的揚聲器喇叭播放；急停對位顯示板的功能主要是在擴音電話的拉線急停被拉動閉鎖時，由其關聯設備的PLC控制箱顯示具體被拉下急停位置。
五、主要性能
1) 工作電壓：DC18V；
2) 話音強度（輸入1000Hz，400mV時）不低于90dB（A計權），失真度：≤10；
3) 頻響：350Hz～3000Hz時，頻響幅度變化不超過±6dB；(測試條件：輸入1000Hz，400mV)；
4) 話音信號開啟電平平均動作值：60mV～200mV；
5) 音頻輸出信號電平（MIC輸入1000Hz，50mV時）：≥500mV（600Ω負載），失真度：≤10。
六、安裝使用及注意事項
1 KTK18(A)擴音電話應擺放到用戶認為適當?shù)奈恢?，必要時加以固定。
2擴播電話模塊：
因為擴播電話模塊中裝有蓄電池以備停電時該裝置仍能進行通話，所以當電話長期閑置不用時，由于電池的自身放電，使電池電量不足，影響電話的正常工作。若需重新使用該電話，則應充電30個小時以上，電話才可正常工作。
3 擴音電話為單工：
按下擴音電話的送話按鈕，可以送話，放開送話按鈕，能收聽送來的語音信號。在語音處理模塊上，有兩個調節旋鈕，可以調節送話器的靈敏度和聲音強度。
4 擴展有拉力鋼絲繩急停閉鎖功能：拉動鋼絲繩閉鎖時，關聯的PLC控制箱可以顯示具體被拉下急停位置。
5. 注意事項：
a. 使用的電源和銘牌上的額定電壓符合；
b. 不使用時，進線嘴必須按要求封堵；
c. 維修時不得隨意改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。
七、故障分析與排除
1 當KTK18(A)擴音電話工作不正常時，檢查連線，按鈕是否接觸不良，麥克風或喇叭是否損壞。
2 電話聲音小：
可能因頻繁通話，導致擴播電話模塊中電池電量不足，應停止一段時間不通話，給電池充電，電池充電一段時間，話音可自然恢復正常。或者更換一個新的擴播電話模塊，把換下的擴播電話模塊拿到井上進行充電。
3 送話聲音太小，可能是送話器防塵網積塵太多，應清理送話器灰塵。
4 更換有故障的功能部件。
八、包裝
1.包裝箱用紙箱，產品在箱內安放牢固并有防潮防震措施。
2.包裝箱上應有制造廠名稱、廠址、產品名稱、型號等標志。
3.包裝箱內應有下列文件和附件。
a)使用說明書；
b)裝箱單；
c)產品合格證；
d)礦用合格證；
e)安全標志準用證。
九、運輸及貯存
1.在運輸過程中不允許碰撞或重壓，并應防止雨水侵入。
2.應貯存在通風良好的庫房內，碼放層數不得大于5層，室內不得有腐蝕
