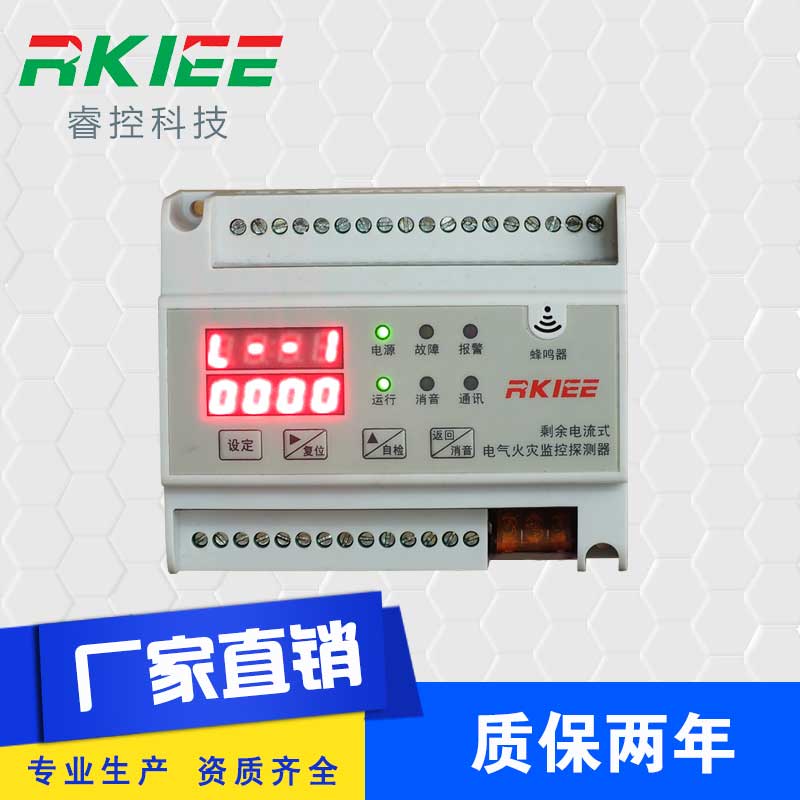

新標數碼導軌電氣火災監控探測器1、基本功能
RK-FPS型剩余電流式電氣火災監控探測器（以下簡稱探測器）通過對供電線路剩余電流進行實時監控，及時發現線路隱患，排除危險。探測器通過CAN 通訊與電氣火災監控設備（以下稱監控主
機）進行數據傳輸，監控主機可以記錄探測器所監控到的異常情況，數據經監控主機分析處理后可以指示相應故障或報警類型，并發出聲光報警信號。
新標數碼導軌電氣火災監控探測器2、技術參數
| 工作電源 | 額定電壓AC220V(±10%) |
| 功耗 | 正常監視狀態≤1W 報警狀態≤2.5W |
| 監控報警 | 剩余電流設定范圍300mA~1000mA 步進1mA |
| 開關量輸出 | 繼電器無源輸出 |
| 觸點容量 | AC 220V/3A ，DC 30V/3A |
| 通訊接口 | CAN總線通訊 |
| 波特率 | 20K、50K、100K |
| 有效通訊距離 | ≤1km |
| 安裝方式 | 35mm導軌式安裝 |
| 工作溫度范圍 | -10℃~+55℃ |
| 儲存溫度范圍 | -20℃~+70℃ |
| 相對濕度 | ≤95%不結露 |
| 執行標準 | GB 14287.2-2014 |
新標數碼導軌電氣火災監控探測器3、外形尺寸
4、產品端子定義
5、端口接線說明
6、新標數碼導軌電氣火災監控探測器單回路線路接線示意圖
7、多回路線路接線示意圖
