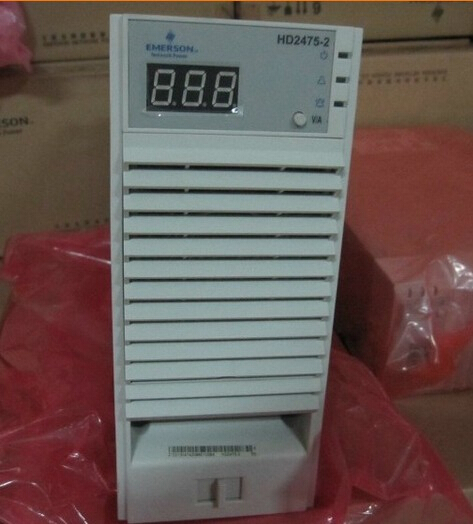

艾默生HD2475-2整流模塊

整流模塊的主要功能和特點

整流模塊的功率電路分為有源PFC校正和全橋DC/DC變換兩部分，全橋DC/DC變換采用全橋移相的軟開關技術。實現了寬輸入電壓范圍（120V~290V）和高效率（91%），功率密度達到了國際先進水平。

整流模塊根據輸入電壓和輸出電壓的變化，采用先進的限功率控制方法。當輸入電壓在170～290VAC時，模塊可以輸出最大功率，當輸入電壓在120～170VAC時，模塊將采用限功率控制方式，使其在低輸入電壓時既保證負載的需求又能保證模塊的正常工作，其輸出功率與輸入電壓的關系如圖2-3所示。

圖2-3 ?輸出功率與輸入電壓的關系

當輸出電壓變化時，整流模塊將采用限功率控制方式，使其可以在較大的輸出電壓變化范圍內，輸出最大功率。輸出電流和輸出電壓的關系如圖2-4所示：

圖2-4 ?輸出電流和輸出電壓的關系

整流模塊采用先進的短路回縮保護，使其在輸出短路的情況下，模塊輸出電流回縮到一個很小的值Isc（小于1/3額定電流值Io），有效地保護自身和外部設備，當短路故障消失后，模塊自動恢復工作。短路回縮曲線如圖2-5所示：

圖2-5 ?短路回縮曲線

整流模塊采用艾默生網絡能源公司無損傷熱插拔專利技術（專利號：99216547.4），其輸出和輸入都有軟起動和電流限制裝置，當模塊插入系統時，不會引起系統輸出電壓的擾動。更換模塊時間小于1min。

整流模塊面板上有3個LED燈：電源(綠)、保護(黃)、故障(紅)。當輸入過、欠壓或模塊過溫時，保護燈亮；當直流輸出過壓、模塊故障或風扇故障時，故障燈會點亮。這些故障會傳送到監控模塊，監控模塊將根據收到的故障信號做出相應的處理。整流模塊自身反應/動作方式如表2-1所示：

表2-1 ?保護/故障的反應/動作方式

整流模塊采用模塊間的低壓差自主均流技術，當監控模塊或個別整流模塊發生故障時，其余模塊能夠保持均流。

整流模塊采用了無級限流技術，在監控模塊的控制下，限流點可以在0~110%額定電流之間連續可調。

整流模塊有內置CPU，監測和控制模塊的運行狀態，并負責與監控模塊通訊。整流模塊通過RS485接受監控模塊發送來的開/關機、限流點、電壓設定等參數設定命令，并將模塊的電壓、電流、溫度、限流點、開/關機和告警量等實時地反送給監控模塊，完成監控模塊對整流模塊的控制。

風扇采用溫控?zé)o級調速，當模塊溫度低于40℃時風扇處于停轉狀態（最大地延長風扇壽命），溫度高于40℃時，風扇啟轉，轉速隨模塊溫度的升高而提高。風扇開路或短路時，模塊告警。

風扇前面安裝有可重復使用的防塵網。

風扇、防塵網均可直接用手進行拆卸且無需關停模塊。風扇更換時間≤1min，防塵網更換時間≤1min。
