（1）使用環境溫度：丁腈復合物
（2）允許彎曲半徑：不小于電纜外徑（厚度）的15倍。
*如設備的使用情況如下時：
扁平電纜是一字排列時
1、自由使用長度大于
2、運行速度大于
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩或纖維繩如芳綸紗等
扁平電纜是梅花排列時
1、自由懸掛長度大于
2、運行速度大于
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩.

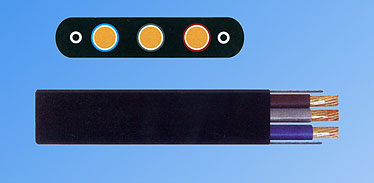

*產品型號及名稱
型號 |
名稱 |
YFFBG |
丁腈復合物絕緣丁腈復合物護套帶鋼絲柔性扁平電纜 |
YFFBPG |
丁腈復合物絕緣丁腈復合物護套銅絲編織屏蔽帶鋼絲柔性扁平電纜 |
YVFBG |
聚氯乙烯絕緣丁腈復合物護套帶鋼絲柔性扁平電纜 |
YVFBPG |
聚氯乙烯絕緣丁腈復合物護套銅絲編織屏蔽帶鋼絲柔性扁平電纜 |
*規格及技術參數
標稱截面 mm2 |
導體結構 根數/直徑mm2 |
實驗電壓kv/5min |
芯數 |
||
0.75 |
24/0.20 |
26 |
0.037 |
3kv |
2-60 |
1.0 |
32/0.20 |
19.5 |
|||
1.5 |
30/0.25 |
13.3 |
|||
2.5 |
49/0.25 |
7.98 |
|||
4.0 |
56/0.30 |
4.95 |
2-16 |
||
6.0 |
84/0.30 |
3.3 |
|||
10 |
140/0.30 |
1.91 |
2 3 4 5 3+1 3+2 |
||
16 |
126/0.40 |
1.21 |
|||
25 |
196/0.40 |
0.78 |
|||
35 |
276/0.40 |
0.554 |
|||
50 |
396/0.40 |
0.386 |
|||
70 |
360/0.50 |
0.272 |
