| 種類 | 形狀 | 檢測距離 |
型號 (注2) |
輸出動作 | 輸出 | |||
|---|---|---|---|---|---|---|---|---|
|
N P N 輸 出 型 |
透 過 型 |
正 面 檢 測 |
|
150mm | EX-11A | 入光時ON |
NPN開路集電極 晶體管 |
|
| EX-11B | 遮光時ON | |||||||
| 500mm | EX-13A | 入光時ON | ||||||
| EX-13B | 遮光時ON | |||||||
| 1m | EX-19A | 入光時ON | ||||||
| EX-19B | 遮光時ON | |||||||
|
動作 切換 開關 中繼式 |
150mm | EX-15 | 通過切換開關選擇入光時ON或遮光時ON | |||||
| 500mm | EX-17 | |||||||
| 側面檢測 |
|
150mm | EX-11EA | 入光時ON | ||||
| EX-11EB | 遮光時ON | |||||||
| 500mm | EX-13EA | 入光時ON | ||||||
| EX-13EB | 遮光時ON | |||||||
| 1m | EX-19EA | 入光時ON | ||||||
| EX-19EB | 遮光時ON | |||||||
|
動作 切換 開關 中繼式 |
150mm | EX-15E | 通過切換開關選擇入光時ON或遮光時ON | |||||
| 500mm | EX-17E | |||||||
|
限 定 反 射 型 ? 擴 散 光 型 |
正 面 檢 測 |
|
2～25mm (注1) (中心10mm) |
EX-14A | 入光時ON | |||
| EX-14B | 遮光時ON | |||||||
|
P N P 輸 出 型 |
透 過 型 |
正 面 檢 測 |
|
150mm | EX-11A-PN | 入光時ON |
PNP開路集電極 晶體管 |
|
| EX-11B-PN | 遮光時ON | |||||||
| 500mm | EX-13A-PN | 入光時ON | ||||||
| EX-13B-PN | 遮光時ON | |||||||
| 1m | EX-19A-PN | 入光時ON | ||||||
| EX-19B-PN | 遮光時ON | |||||||
|
側 面 檢 測 |
|
150mm | EX-11EA-PN | 入光時ON | ||||
| EX-11EB-PN | 遮光時ON | |||||||
| 500mm | EX-13EA-PN | 入光時ON | ||||||
| EX-13EB-PN | 遮光時ON | |||||||
| 1m | EX-19EA-PN | 入光時ON | ||||||
| EX-19EB-PN | 遮光時ON | |||||||
|
限 定 反 射 型 ? 擴 散 光 型 |
正 面 檢 測 |
|
2～25mm (注1) (中心10mm) |
EX-14A-PN | 入光時ON | |||
| EX-14B-PN | 遮光時ON | |||||||
| 注意 | ： | 由于需根據不同的安裝方法選擇不同的安裝支架，因此傳感器本體不附帶安裝支架。請購買另售的傳感器安裝支架(6 個機型)。 |
|---|
| (注1)： | 距離為100mm以上時，即使是鏡面狀物體也檢測不到。(代表示例：鏡面狀物正對傳感器。球狀或彎曲背景可能被檢測到，敬請注意。) |
|---|---|
| (注2)： |
透過型的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。 (例)EX-11A的投光器：EX-11P、EX-11A的受光器：EX-11AD |

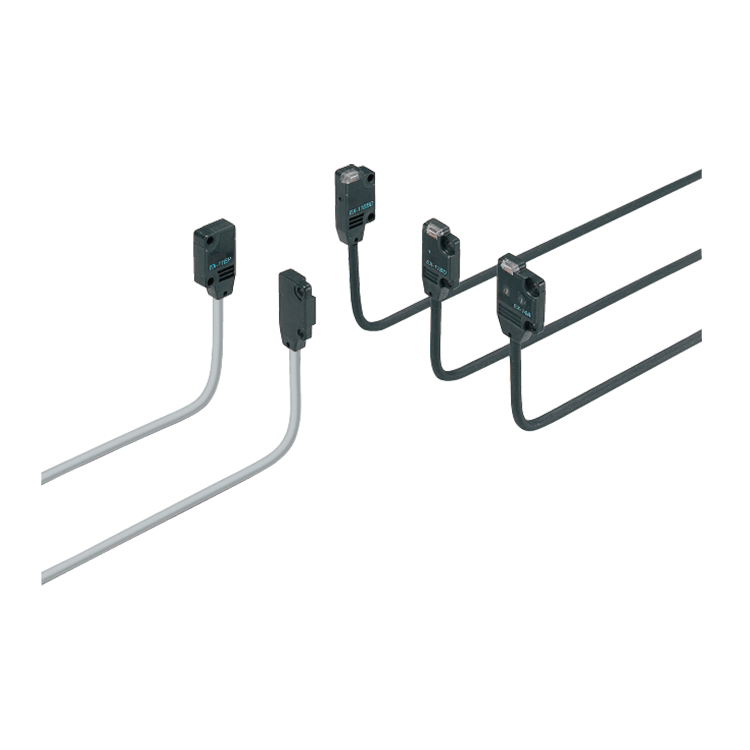

![超薄型光電傳感器 [放大器內置] EX-10](/UserDocument/mallpic/sdkn001/Picture/231128204531120.png "超薄型光電傳感器 [放大器內置] EX-10")
