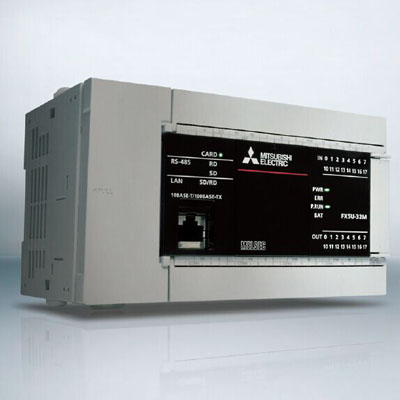

FX5U-128MR-ES-A楊葉:
楊葉:
1、CPU性能
作為MELSEC iQ-F中心的PLC執行器,新開發對應搭載了可以執行結構化程序和多個程序的執行器,并可寫入ST語言和FB。程序容量64K步、指令運算速度(LD,MOV指令/μs)
2、內置SD存儲器
內置的SD卡相,非常便于進行程序升級和設備的批量生產。另外SD卡上可以載入數據(今后對應),對把握分析設備的狀態和生產狀況,有很大的幫助。
3、RUN/STOP/RESET開關
RUN/STOP開關上內置了RESET功能。無需關閉主電源就可里新啟動，使調試變得更有效率。
4、內置RS-485端口(帶MODBUS®功能)
通過內置RS-485通信端口，與三菱常規變頻器的*長通信長度為50m,*大為16臺(可通過6種應用指令進行控制)。另外也對應MODBUS功能，可連接PLC、傳感器、溫度調節器等周邊設備，*大可連接32臺(包含主站)。
FX5U/FX5UC 變頻器通信 FX5U/FX5UC MODBUS通信
5、內置模擬量輸入輸出(附帶報異常輸出)
FX5U內置12位2ch模擬量輸入和lch模擬量輸出。無需程序，僅通過設定參數便可使用。可通過參數來設定數值的傳送、比例大小、報異常輸出。
6、安全性高
MELSEC iQ-F可以通過安全功能(文件密碼、遠程密碼、安全密碼)，來防止第三方非法登錄而進行數據的盜取及非法實施等行為。
7、高速系統總線
MELSEC iQ-F搭載了高速CPU的同時，實現了1.5k字節/ms的通信速度，(約為FX3U的150倍)，即使擴展使用多臺智能模塊時，也可*大限度的發揮其作用。
8、無需電池，維護簡單
程序無需電池可保持,計時器數據可通過大容量電容器保持10日(根據使用情況會有變化)。
備注：使用選件電池時，可實現計時器數據與軟元件寄存的停電保持。
9、內置Ethernet端口
Ethernet通信端口在網絡上*大可以連接8臺電腦或設備,可實現連接多臺電腦和相關設備。并可對應遠程設備的維護或與上位機之間的無縫SLMP通信，非常有效。
楊葉:
一、FX5U功能說明
1、控制規模：32~256點(CPU單元：32/64/80點)
CC-bbbb，AnyWireASbbbb和Bitty包括遠程I/O512點
2、程序存儲器：64K步
3、內置模擬輸入輸出：A/D 2通道 12位、D/A 1通道 12位
4、內置SD卡插槽：4G字節(SD/ SDHC存儲卡)
5、內置以太網端口：10BASE-T/100BASE-TX
6、內置RS-485端口：RS-422 / RS-485標準
7、內置定位：獨立的4軸200kHz的脈沖輸出
8、內置高速計數器：8ch 200kHz高速脈沖輸入(FX5U-32M為6ch 200kHz+2ch 10kHz)
二、FX5UC功能說明
1、控制規模：32~256點(CPU單元：32點)
CC-bbbb，AnyWireASbbbb和Bitty包括遠程I/O512點
2、程序存儲器：64K步
3、內置SD卡插槽：4G字節(SD/ SDHC存儲卡)
4、內置以太網端口：10BASE-T/100BASE-TX
5、內置RS-485端口：RS-422 / RS-485標準
6、內置定位：獨立的4軸200kHz的脈沖輸出
7、內置高速計數器：6ch 200kHz高速脈沖輸入(+2ch 10kHz)
三、FX5U系列PLC的CPU單元型號
FX5U-32MR/ES：基本單元,內置16入/16出(繼電器),AC電源
FX5U-32MT/ES：基本單元,內置16入/16出(晶體管漏型),AC電源
FX5U-32MT/ESS：基本單元,內置16入/16出(晶體管源型),AC電源
FX5U-64MR/ES：基本單元,內置32入/32出(繼電器),AC電源
FX5U-64MT/ES：基本單元,內置32入/32出(晶體管漏型),AC電源
FX5U-64MT/ESS：基本單元,內置32入/32出(晶體管源型),AC電源
FX5U-80MR/ES：基本單元,內置40入/40出(繼電器),AC電源
FX5U-80MT/ES：基本單元,內置40入/40出(晶體管漏型),AC電源
FX5U-80MT/ESS：基本單元,內置40入/40出(晶體管源型),AC電源
FX5UC-32MT/D：基本單元,內置16入(漏型)/16出(晶體管漏型),DC電源
FX5UC-32MT/DSS：基本單元,內置16入(源型/漏型)/16出(晶體管源型),DC電源
四、FX5U輸入/輸出擴展模塊
1、FX5U輸入輸出擴展模塊
FX5-32ER/ES ：16點DC24V(源型/漏型)輸入、16點繼電器輸出、端子臺連接
FX5-32ET/ES ：16點DC24V(源型/漏型)輸入、16晶體管(漏型)輸出、端子臺連接
FX5-32ET/ESS：16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出、端子臺連接
FX5-C32ET/DS ：16點DC24V(漏型)輸入、16晶體管(漏型)輸出、連接器連接
FX5-C32ET/DSS：16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出、端子臺連接
2、FX5U輸入擴展模塊
FX5-8EX/ES :8點DC24V(源型/漏型)輸入、端子臺連接
FX5-16EX/ES:16點DC24V(源型/漏型)輸入、端子臺連接
FX5-C32EX/D ：32點DC24V(漏型)輸入、連接器連接
FX5-C32EX/DS：32點DC24V(源型/漏型)輸入、連接器連接
3、FX5U輸出擴展模塊
FX5-8EYR/ES：8點繼電器輸出、端子臺連接
FX5-8EYT/ES ：8點晶體管(漏型)輸出、端子臺連接
FX5-8EYT/ESS：8點晶體管(源型)輸出、端子臺連接
FX5-16EYR/ES：16點繼電器輸出、端子臺連接
FX5-16EYT/ES ：16點晶體管(漏型)輸出、端子臺連接
FX5-16EYT/ESS： 16點晶體管(源型)輸出、端子臺連接
FX5-C32EYT/D：32點晶體管(漏型)輸出、連接器連接
FX5-C32EYT/DSS：32點晶體管(源型)輸出、連接器連接
備注：FX5-C開頭的只用于FX5UC系列、帶*號的可用于FX5UC(必需用FX5-CNV-IFC)
五、FX5U模擬量輸入輸出模塊
FX5-4AD-ADP：4通道輸入、DC-10~10V(輸入電阻1MΩ)或DC-20~20mA(輸入電阻250Ω)
FX5-4DA-ADP：4通道輸出、DC-10~10V(外部電阻11k~1MΩ)或DC-20~20mA(外部電阻0~500Ω)
六、FX5U其它模塊
FX5-40SSC-S：簡單的運動/定位模塊，4軸(FX5UC連接時必用FX5-CNV-IFC)
FX5-232-BD：RS-232C通信板，只用于FX5U，最多連1臺
FX5-232ADP：RS-232C通信接口，可用于FX5U、FX5UC，連2臺
FX5-485-BD：RS-4
