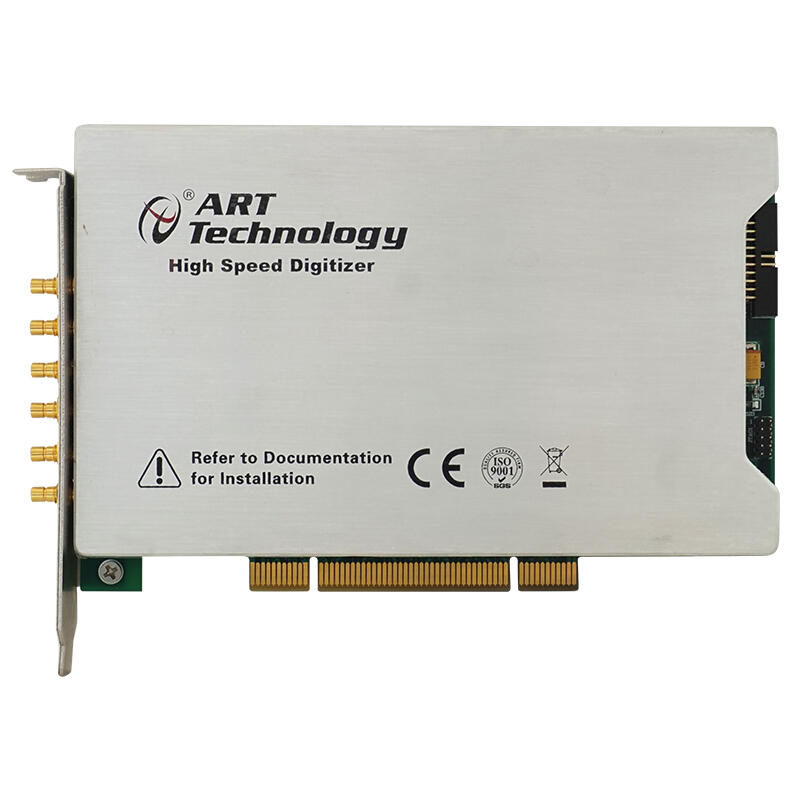

產品簡介
PXI/PCI-8514B/8504B是 4通道14位 80MS/s,40MS/s 采樣數字化儀，專為輸入信號高達40M/20M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 1GB/2GB 的板載內存,擺脫了 PXI/PCI 總線帶寬的限制，使之能存儲更長時間的波形。PXI/PCI-8514B/8504B 配備了 14 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、chao聲、圖形成像等高動態范圍應用的選擇。
產品特點
符合 PXI 規范 2.2 版(PXI-85x4B)
支持 32 位/33M PCI 總線接口(PCI-85x4B)
4 通道單端模擬輸入
14 位高分辨率 ADC
模擬輸入帶寬達 40M(PXI/PCI-8514B)
模擬輸入帶寬達 20M(PXI/PCI-8504B)
板載 2GB 內存
可編程輸入電壓量程范圍±1V 或±5V
B-1 路外部數字觸發信號輸入接口，B-1 路外部采樣時鐘輸入接口
全自動校準
通過 PXI 觸發總線接口或者系統同步接口實現多模塊之間同步
指標參數
|
模擬量輸入 |
通道數 |
單端4路 |
|
精度 |
14位 |
|
|
采樣頻率 |
40MS/s |
|
|
模擬帶寬 |
20MHz |
|
|
存儲器深度 |
板載1GB DDR2 SDRAM (可定制2GB DDR2 SDRAM) |
|
|
AD量程 |
±5V，±1V |
|
|
觸發源 |
軟件觸發、ATR觸發、DTR觸發、 TRG0~TRG7信號觸發（用于多卡同步） |
|
|
耦合方式 |
直流、交流 |
|
|
模擬輸入阻抗 |
1MΩ（50Ω可定制） |
|
|
支持多卡同步 |
||
|
軟件自動校準 |
||
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
