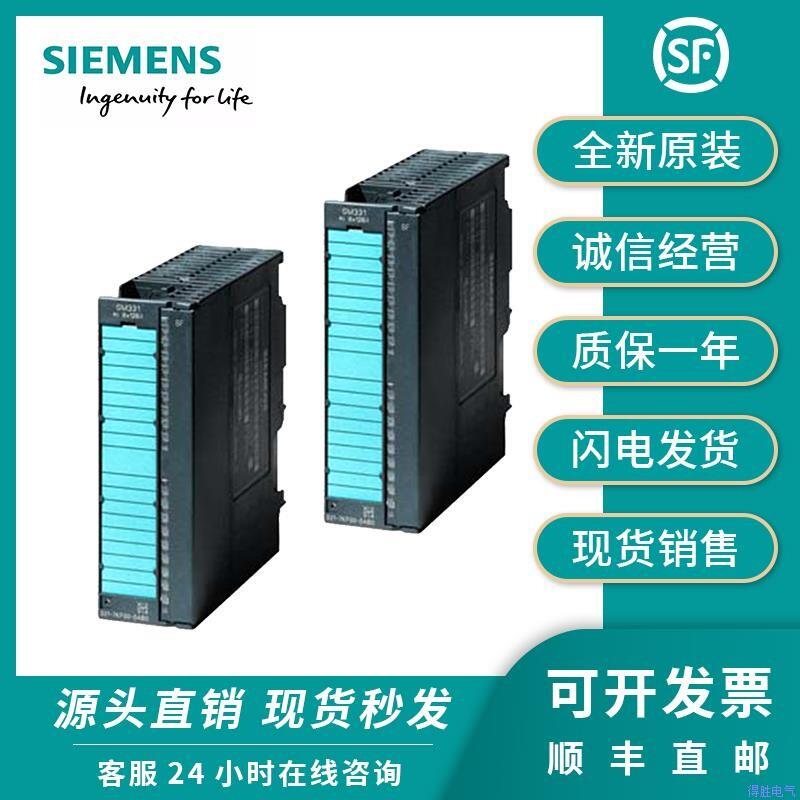

西門子PLC模塊6ES7 332-7ND02-0AB0 6ES7332-5HF00-0AB0
西門子PLC模塊6ES7 332-7ND02-0AB0 6ES7332-5HF00-0AB0
| 電源電壓 | ||
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 反極性保護 | 是 | |
| 輸入電流 | ||
| 來自負載電壓 L+（空載），最大值 | 340 mA | |
| 來自背板總線 DC 5 V，最大值 | 100 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 6 W | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 8 | |
| 電壓輸出，短路保護 | 是 | |
| 電壓輸出，短路電流，最大值 | 25 mA | |
| 電流輸出，空載電壓，最大值 | 18 V | |
| 輸出范圍，電壓 | ||
| ● 0 至 10 V | 是 | |
| ● 1 V 至 5 V | 是 | |
| ● -10 V 至 +10 V | 是 | |
| 輸出范圍，電流 | ||
| ● 0 至 20 mA | 是 | |
| ● -20 mA 至 +20 mA | 是 | |
| ● 4 mA 至 20 mA | 是 | |
| 負載電阻（在額定輸出范圍內） | ||
| ● 電壓輸出端的最小值 | 1 k? | |
| ● 電壓輸出端的電容負載，最大值 | 1 μF | |
| ● 電流輸出端的最大值 | 500 ? | |
| ● 電流輸出端的電感負載，最大值 | 10 mH | |
| 導線長度 | ||
| ● 屏蔽，最大值 | 200 m | |
| 輸出端的模擬值構成 | ||
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），最大值 | 12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符號；0 V 至 10 V，0 mA 至 20 mA： 12 位 | |
| ● 轉換時間（每個通道） | 0.8 ms | |
| 起振時間 | ||
| ● 對于電阻負載 | 0.2 ms | |
| ● 對于電容負載 | 3.3 ms | |
| ● 對于電感負載 | 0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) | |
| 誤差/精度 | ||
| 整個溫度范圍內的操作錯誤限制 | ||
| ● 電壓，與輸出范圍有關，(+/-) | 0.5 % | |
| ● 電流，與輸出范圍有關，(+/-) | 0.6 % | |
| 基本錯誤限制（25 °C 時的操作錯誤限制） | ||
| ● 電壓，與輸出范圍有關，(+/-) | 0.4 % | |
| ● 電流，與輸出范圍有關，(+/-) | 0.5 % | |
