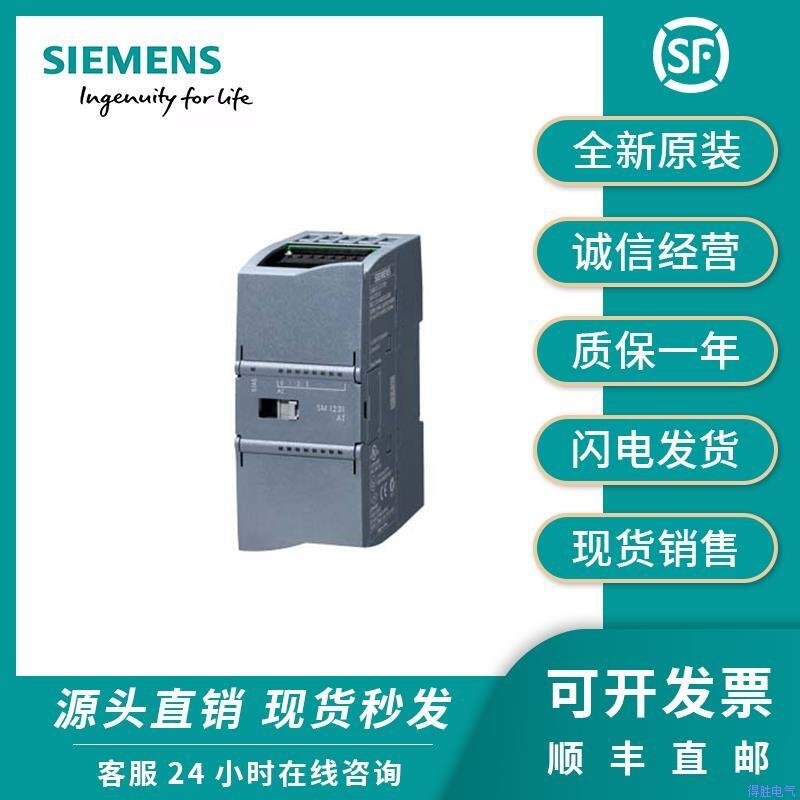

6ES7232-4HB32-0XB0西門子緊湊型模塊6ES7232-4HD32-0XB0
6ES7232-4HB32-0XB0西門子緊湊型模塊6ES7232-4HD32-0XB0
| 一般信息 | ||
| 產品類型標志 | SM 1232，AO 2x14 bit | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 輸入電流 | ||
| 耗用電流，典型值 | 45 mA | |
| 來自背板總線 DC 5 V，典型值 | 80 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 1.5 W | |
| 模擬輸出 | ||
| 模擬輸出端數量 | 2; 電流或電壓 | |
| 輸出范圍，電壓 | ||
| ● -10 V 至 +10 V | 是 | |
| 輸出范圍，電流 | ||
| ● 0 至 20 mA | 是 | |
| 負載電阻（在額定輸出范圍內） | ||
| ● 電壓輸出端的最小值 | 1 000 ? | |
| ● 電流輸出端的最大值 | 600 ? | |
| 導線長度 | ||
| ● 屏蔽，最大值 | 100 m; 屏蔽雙絞線 | |
| 輸出端的模擬值構成 | ||
| 集成和轉換時間/每通道分辨率 | ||
| ● 帶有過調制的分辨率（包括符號在內的位數），最大值 | 14 bit; 電壓： 14 位、電流： 13 位 | |
| 誤差/精度 | ||
| 溫度錯誤（與輸出范圍有關），(+/-) | 25 °C ±0.3%、至 55 °C ±0.6% 全部測量范圍 | |
| 基本錯誤限制（25 °C 時的操作錯誤限制） | ||
| ● 電壓，與輸出范圍有關，(+/-) | 0.3 % | |
| ● 電流，與輸出范圍有關，(+/-) | 0.3 % | |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 | ||
| ● 并聯電壓，最大值 | 12 V | |
