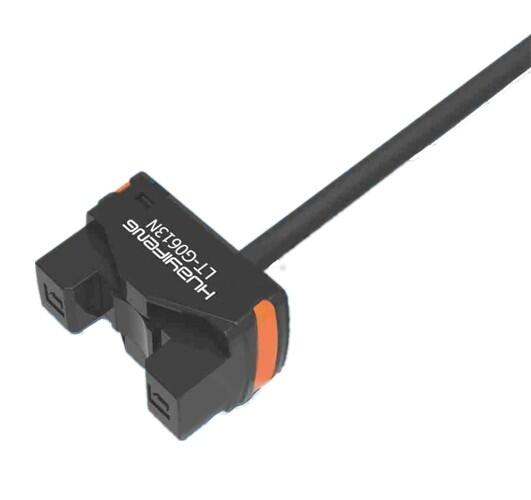

華怡豐 光電管道液位傳感器 LT-G系列
內置放大器、節能空間
內置放大器，無需分別設置放大器和檢測頭，可能節省空間。
簡單安裝、輕松調節
使用扎帶系于管道上，安裝方便容易
需要再調節安裝位置時，就可輕松進行再調節
配備輸出動作切換開關
通過開關可選擇入光時ON/遮光時ON。即使管道里沒有液體，但由于它能使輸出處于ON或OFF狀態，所以它對安裝過程中的檢測十分有用。
外形尺寸圖（單位：mm）
使用指南
關于安裝
如使用費適用管道（不管透明管道等），可能無法正常工作。
用扎帶將傳感器安裝在管道上，如下圖所示。磁石請確保管道位于傳感器凹槽的正中間并避免突出傳感器底座。
*如使用其他軋帶，下圖所示尺寸應在2.5mm以下。
輸出動作的切換
利用設置按鈕，可根據用途切換輸出動作。
檢測原理
當管道是空的時候，由于管壁和空氣的折射率相差很大，光就經管內壁反射回到受光部。當管道中有液體時，由于管道和液體的折射相差不大，光就同通過管壁射入液體，不會反射到受光部。
從管道內壁表面反射出來 光纖通過管壁進入液體
的光重新回到受光部。
其他
使用時，請避開電源接通時的過渡狀態（50ms）。
請勿將磁傳感器用于不透明配管。
渾濁或高粘度的液體不能被穩定檢測。
安裝傳感器時，請將傳感器檢測部中心的凹陷部緊貼子在管道上。否則可能產生誤動作，敬請注意。
如果如下圖所示在檢測表面黏附水滴，將對檢測產生影響，因此請充分注意管道外幣的結露。
另外，管道內壁的水滴和氣泡也會對檢測產生影響，敬請注意。
本產品并非耐水、耐藥品構造，請避免在與水或藥品等直接接觸的場所使用。
