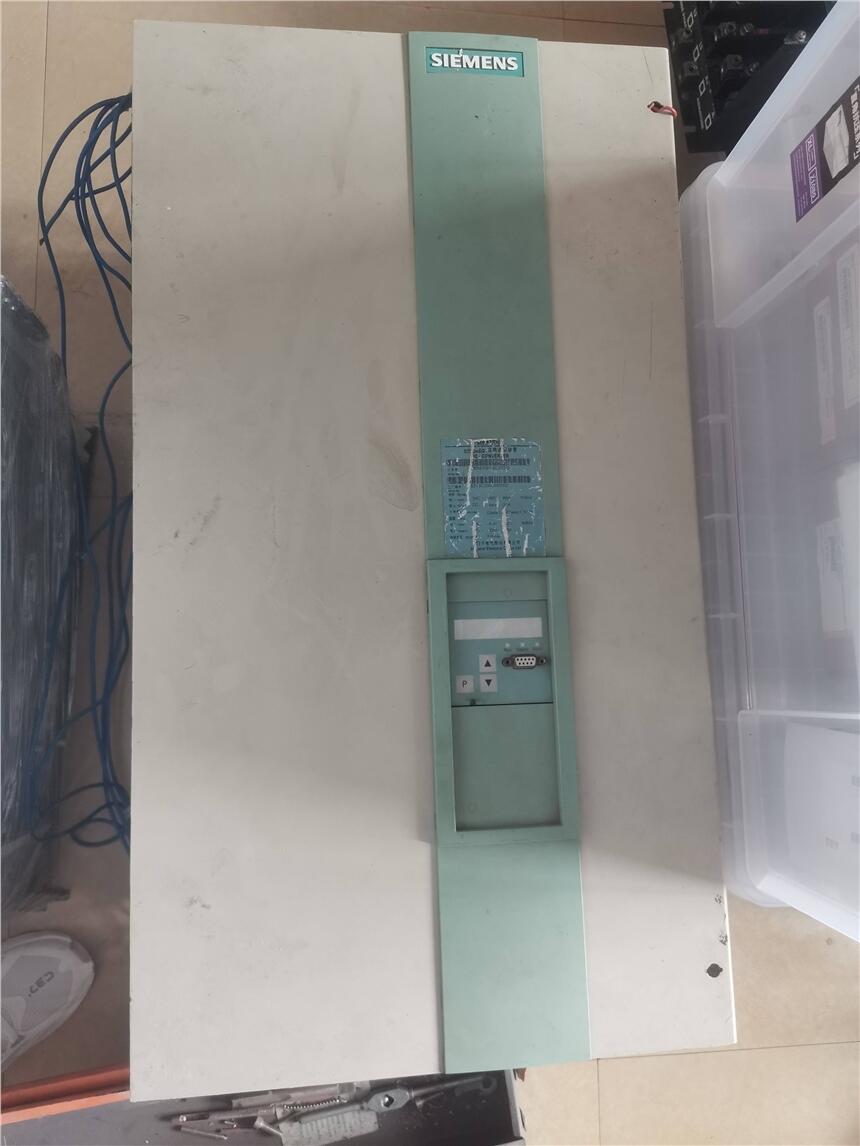

直流調速器使用條件
1.海拔高度不超過1000米。（超過1000米，額定輸出電流值有所降低）
2.周圍環境溫度不高于40℃不低于-10℃。
3.周圍環境相對濕度不大于85［%］，無水凝滴。
4.沒有顯著震動和顛簸的場合。
5.周圍介質無爆炸危險，無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
6.戶內使用
直流調速器技術數據?
1.輸入主電源電壓：交流三相380V50HZ
2.電網電壓允許差：-5［%］---10［%］
3.電網頻率允許差+ -2［%］
4.基本參數
5.調速范圍：大于1：50 6.靜差度：小于等于5［%］
直流調速器用戶接線圖?
1、外接調速電位器；
2、測速發電機輸入及轉速表輸出；
3、繼電器觸點輸出；
4、外接主電源常閉觸點。
主回路：
1、三相電源380V輸入；
2、三相同步電源輸入：
3、直流電機電樞輸出（供應給電機，做為電樞電壓，此為主電壓連續可調）；
4、直流電機勵磁輸出（供應給電機，做為勵磁電壓）；
5、中線輸入；
6、接地保護線輸入;
7、電機測速反饋信號（即電機上的發電機電壓信號，其值由發電機標稱給定，輸入至調速器做為速度反饋信號）
8、測速發電機勵磁（由調速器提供，供應給發電機勵磁用；具體電壓由用戶給定）
（注：其它端頭由用戶及電機實際情況按排）
直流調速器原理說明
本裝置的主電路系采用三相橋式全控型結構，控制電路為速度外環，電流內環結構成的雙環控制，主要包括給定積分，速度調節器，電流調節器，移相觸發器，連鎖保護，直流穩壓電源部分。
1.給定積分器：積分器由同相輸入比例放大器和積分組成，當突加直流電壓輸入時，輸出不會突變，而呈積分上升狀態，從而減少了啟動沖擊，積分時間可由RP1來調整。
2.速度調節器：是比例積分放大器加反饋鉗住電路，電位器RP3，RP4為限幅值調節，RP2為調節速度震動用。
3.電流調節器：也是一個比例積分放大器加反饋鉗住電路，電位器RP7，RP6為限幅值調節，RP5為調節電流震蕩。
4.移相觸發器：移相觸發器采用標準的集成電路KJ004，KJ041，KJ042組成。
KJ004是專用的移相觸發器集成塊，同步信號自8腳輸入，RC濾波網絡用以抗電源中的波形奇變和換流缺口的干擾。4腳形成100周的鋸齒波。由鋸鋸齒波電壓，移相控制電壓（電流調節器輸出）和偏移電壓在9腳綜合進行比較，在13腳輸出固定寬度的脈沖送到KJ042的2腳、4腳、12腳。
KJ042是脈沖列調制形成器，其將由KJ004送來的觸發脈沖進行5~10KH調制，再從8腳輸出送到KJ004的14腳，此時在KJ004的1腳和15腳輸出是調制的脈沖列移相觸發脈沖。
KJ004的六路輸出再送到六路雙脈沖形成器，KJ041的1-6腳，在10-15腳輸出具有雙脈沖的脈沖列觸發脈沖。
電位器RP13，RP16，RP19為鋸齒波斜率調節，電位器RP12，RP15，RP18為移相控制電壓修正值，電位器RP1，RP14，RP17為偏置調節。
