立體車庫全稱“自動立體停車裝備系統”屬于倉儲設施，它是集電子、電氣、機械控制一體的停車存車系統，它能將車不受人干涉自動存放到空缺的車位，是一種多空間立體化的機械式車庫。其集自動化技術、機器人技術微機技術與一體，是現代化的智能立體物流儲運系統。其自動化系統能可靠地完成存儲車輛和相關信息管理，是目前停車場等存車方式的發展方向。
|
輸入點 |
輸出點 |
||
|
輸入地址 |
功能 |
輸出地址 |
功能 |
|
X0 |
啟動 |
Y0 |
電源指示燈 |
|
X1 |
停止 |
Y1 |
存車運行燈 |
|
X2 |
存取車完成 |
Y2 |
取車運行燈 |
|
X3 |
存車 |
Y3 |
上升指示燈 |
|
X4 |
取車 |
Y4 |
下降指示燈 |
|
X5 |
3號車位按鈕 |
Y5 |
左移指示燈 |
|
X6 |
102車位按鈕 |
Y6 |
右移指示燈 |
|
X7 |
4號車位按鈕 |
Y7 |
異常報警 |
|
X10-X12 |
5-7車位按鈕 |
Y10 |
1號車位橫移電機通斷 |
|
X13 |
半自動 |
Y11 |
2號車位橫移電機通斷 |
|
X14 |
自動 |
Y12 |
3號車位橫移電機通斷 |
|
X15 |
手動 |
|
|
|
X21 |
手動升 |
Y13 |
4號車位橫移電機通斷 |
|
X22 |
手動降 |
Y14 |
3號車位升降電機通斷 |
|
X23 |
手動左移 |
Y15 |
4號車位升降電機通斷 |
|
X24 |
手動右移 |
Y16 |
5號車位升降電機通斷 |
|
X25-X33 |
1-7號位光電開關 |
Y17 |
6號車位升降電機通斷 |
|
X34-X35 |
1-2號位左限位開關 |
Y20 |
7號車位升降電機通斷 |
|
X36-X37 |
1-2號位右限位開關 |
Y21 |
3號防墜落電磁鐵 |
|
X40-X41 |
3-4號位左限位開關 |
Y22 |
4號防墜落電磁鐵 |
|
X42-X43 |
3-4號位右限位開關 |
Y23 |
5號防墜落電磁鐵 |
|
X44-45 |
3-4號位上限位開關 |
Y24 |
6號防墜落電磁鐵 |
|
X46-X47 |
3-4號位下限位開關 |
Y25 |
7號防墜落電磁鐵 |
|
X50-52 |
5-7號位上限位開關 |
Y26-Y36 |
車位顯示燈 |
|
X53-55 |
5-7號位下限位開關 |
Y40 |
變頻器正轉 |
|
X56-X62 |
3-7號位掛鉤信號 |
Y41 |
變頻器逆轉 |
|
X63 |
測長傳感器 |
Y42 |
變頻器高速 |
|
X64 |
1號下限位開關 |
Y43 |
變頻器中速 |
|
X65 |
2號下限位開關 |
Y44 |
變頻器低速 |
|
X66 |
空1號 |
Y45 |
|
|
X67 |
空2號 |
|
|
|
X71 |
外圍安全傳感器 |
|
|

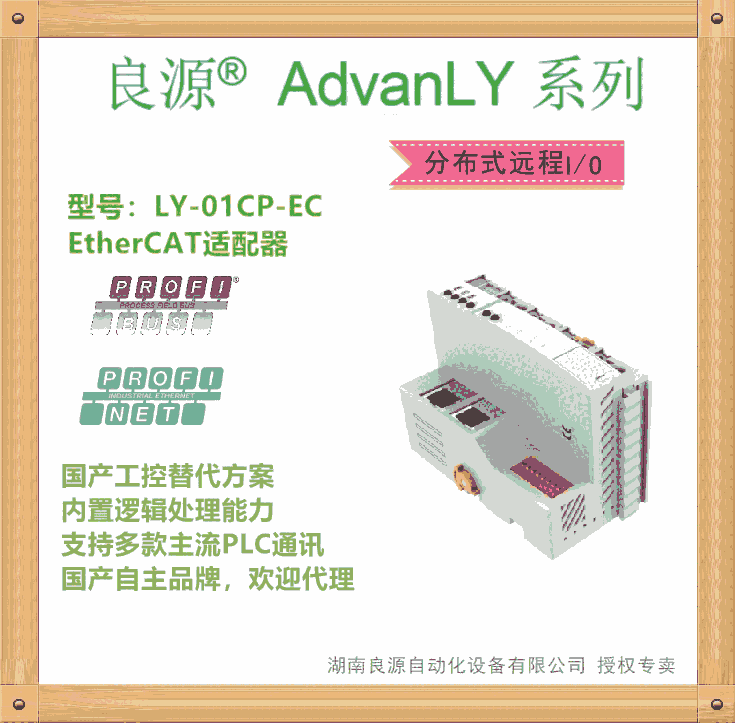

針對以上IO點在立體車庫中的分布位置，采用AdvanLY系列分布式遠程IO模塊，就近安裝在設備附近方便接線的地方，不僅可以降低PLC系統自身的成本，而且大幅降低線路敷設工程的成本，還降低了后期使用過程中線路的故障率。
