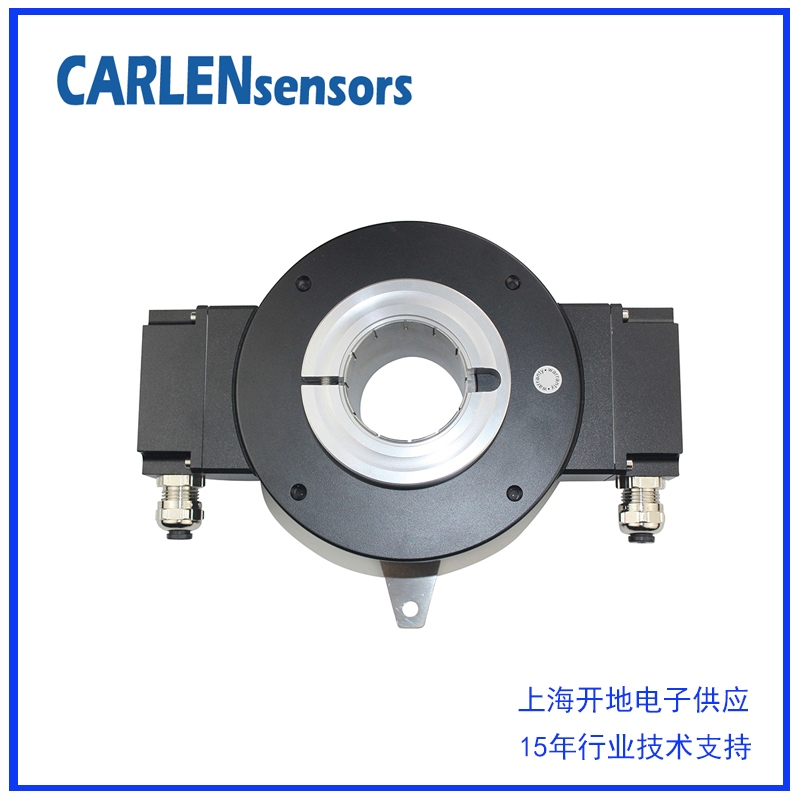

CCA160系列CARLEN增量式編碼器
產品特點：
Through hollow shaft end up tp 72mm 空心軸直徑達 72mm
High resistance to impacts and vibrations 高抗沖擊和防振動
Number of pules: up to 2500 ppr 脈沖數可達 2500ppr
Protection against inductive shatf currents 對感應電流起防護作用
Broad temperature range：－30℃+100℃ 溫度范圍：－30℃+100℃
Application: Motors, Industrial applications 用途: 電機設備，工業自動化應用
CCA160系列CARLEN增量式編碼器
產品參數：
電源電壓 5-30VDC
脈沖數 1...2500 ppr
輸出信號 A.B.Z,/A,/B,/Z
輸出信號 Push pull,5-30Vdc
Driver 5Vdc RS422
蕞大負載電流 40mA under 4.5V-30mA under 24V
蕞大輸出頻率 300kHz
機械性能
蕞大持續速度 6000 rpm
空心軸 Through holow shaft 72mm
外殼直徑 158mm
開啟扭矩 ＜6N cm
蕞大承載
軸向:100N
徑向:150N
軸慣性 160 ga㎡
重量 1.8kg
防護等級 IP65
工作溫度－30℃+100℃
增量式編碼器工作原理
隨轉軸一起轉動的脈沖碼盤上有均勻刻制的光柵，即在碼盤上均勻地分布著若干個透光區段和遮光區段。這兩種區段分得越密，則分辨率越高。
增量式編碼器沒有固定的起始零點，輸出的是與轉角的增量成正比的脈沖，需要用計數器來計脈沖數。每轉過一個透光區時，就發出一個脈沖信號，計數器當前值加1，計數結果對應于轉角的增量。轉軸處于靜止?fàn)顟B(tài)時沒有脈沖輸出，增量式編碼器主要用于轉速測量。
增量式編碼器的計數起點可以任意設定，可以實現多圈的無限累加計數和測量。
「如果轉角的測量范圍小于360°」，可以把每轉兒發出一個脈沖的原點信號作為機械參考零位。
「如果轉角的測量范圍大于360°」，需要用與位置零點相對應的限位開關來確定零點，或者設置輸入絕對轉角位置校正值的人機界面。
