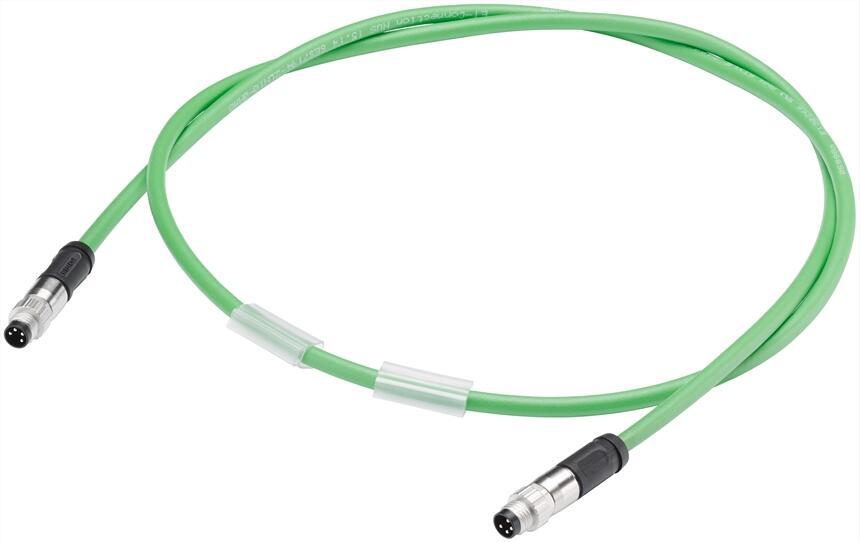

總線導線針對 ET 連接 M8，兩端預制 有 2個 M8 連接器，4 極， 屏蔽，長度 1.0m | |
| 一般信息 | ||
| 產品類型標志 | 總線電纜 | |
| 產品說明 | 柔性插接電纜（4 芯），兩側各使用兩個 M8 插頭裝配，4 針，已屏蔽 | |
| 適用性 | 與 ET-CONNECTION 節點（比如 SIMATIC ET 200AL）相連，防護等級 IP65 / 67 | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP65/67 | |
| 環境要求 | ||
| 安裝期間的環境溫度， | -30 °C | |
| 安裝期間的環境溫度， | 80 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● | -40 °C | |
| ● | 80 °C | |
| 導線 | ||
| 導線名稱 | 2Y(ST)CY 1x4x0.5/1.0-100-GN | |
| 屏蔽層規格 | 重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層 | |
| 導線長度 | 1 m | |
| 電線數量 | 4 | |
| 內導體外徑 | 0.5 mm | |
| 芯線絕緣外徑 | 1 mm | |
| 電纜護套外徑 | 5 mm | |
| 彎曲循環次數 | 1 000 000; 彎曲半徑為 100 mm、速度為 4 m/s 且加速度為 4 m/s2 時牽引鏈彎曲循環為 100 萬次 | |
| 允許的一次性彎曲半徑，最小值 | 20 mm | |
| 允許的多次彎曲半徑，最小值 | 40 mm | |
| 不斷彎曲時的彎曲半徑 | 100 mm | |
| 電纜護套顏色 | 綠色 | |
| 數據線的芯線絕緣顏色 | 白色/黃色/藍色/橙色 | |
| 單位長度重量 | 34 kg/km | |
| 機械/材料 | ||
| 出線口類型 | 180° 電纜出線 | |
| 電纜護套材料 | PVC | |
| 芯線絕緣材料 | PE | |
| 材料特性 | ||
| ● 無鹵 | 不 | |
| ● 無硅 | 是的 | |
