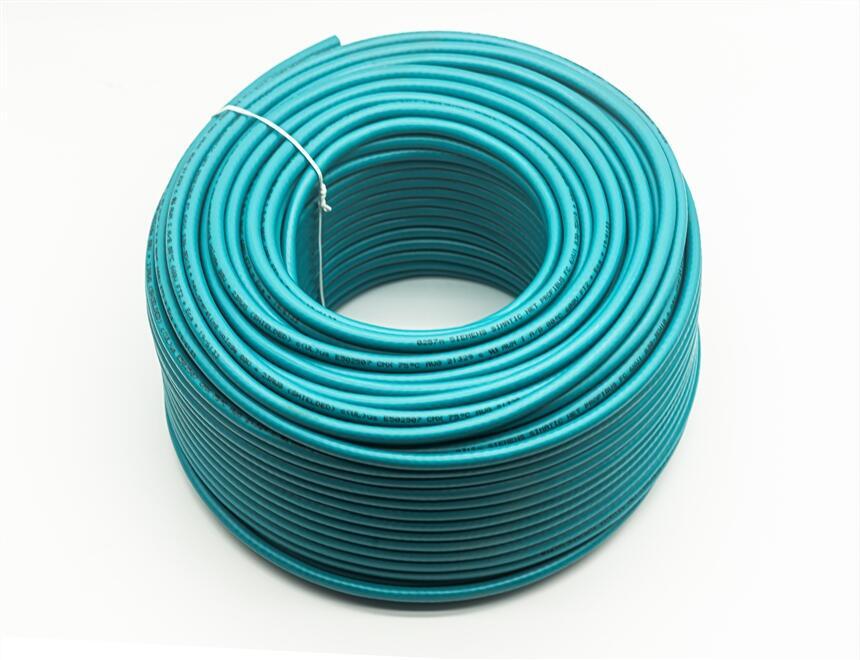

| PROFIBUS FC 拖曳電纜 | ||
| 產品描述 | 高柔性總線電纜（2 芯），按米銷售，未裝配 | |
|
|
PROFIBUS FC 拖曳電纜， PROFIBUS 拖曳電纜，最多 加速度 4m/QS min. 3 每分鐘百萬次彎曲循環 2 芯彎曲半徑約 120mm 有屏蔽 | |
| 應用適宜性 | 拖鏈內持續運動控制 | |
| 導線名稱 | 02YY (ST) C11Y 1x2x0,65/2,56-150 LI KF 40 FR petrol | |
| 電氣數據 | ||
| 單位長度阻尼量 | ||
| ● 9.6 kHz 時 / | 0.003 dB/m | |
| ● 38.4 kHz 時 / | 0.004 dB/m | |
| ● 4 MHz 時 / | 0.025 dB/m | |
| ● 16 MHz 時 / | 0.049 dB/m | |
| 波阻 | ||
| ● 額定值 | 150 ? | |
| ● 9.6 kHz 時 | 270 ? | |
| ● 38.4 kHz 時 | 185 ? | |
| ● 3 MHz ... 20 MHz 時 | 150 ? | |
| 相對對稱公差 | ||
| ● 9.6 kHz 時的波阻 | 10 % | |
| ● 38.4 kHz 時的波阻 | 10 % | |
| ● 3 MHz ... 20 MHz 時的波阻 | 10 % | |
| 單位長度的回路電阻 / | 133 m?/m | |
| 單位長度的屏蔽電阻 / | 14 ?/km | |
| 單位長度電容 / 1 kHz 時 | 28 pF/m | |
| 工作電壓 | ||
| ● 有效值 | 80 V | |
| 機械參數 | ||
| 電線數量 | 2 | |
| 屏蔽層規格 | 重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層 | |
| 電氣連接規格 / FastConnect | 是的 | |
| 外徑 | ||
| ● 內導體 | 0.67 mm | |
| ● 芯線絕緣 | 2.56 mm | |
| ● 電纜內部護套 | 5.4 mm | |
| ● 電纜護套的 | 8 mm | |
| 外徑的對稱公差 / 電纜護套的 | 0.4 mm | |
| 材料 | ||
| ● 芯線絕緣 | 聚乙烯 (PE) | |
| ● 電纜內部護套 | PVC | |
| ● 電纜護套的 | PUR (TPE-U) | |
| 顏色 | ||
| ● 數據線的芯線絕緣 | 紅色/綠色 | |
| ● 電纜護套的 | petrol | |
| 彎曲半徑 | ||
| ● 一次性彎曲時 / 許可 | 40 mm | |
| ● 不斷彎曲時 | 120 mm | |
| 彎曲循環次數 | 3000000; 彎曲半徑為 120 mm (15x D)、速度為 4 m/s 和加速度為 4m/s2時牽引鏈彎曲循環為 300 萬次 | |
| 拉力負荷 / | 100 N | |
| 單位長度重量 | 77 kg/km | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -40 ... +60 °C | |
| ● 存放期間 | -40 ... +60 °C | |
| ● 運輸期間 | -40 ... +60 °C | |
| ● 安裝時 | -40 ... +60 °C | |
| ● 備注 | 20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查 | |
| 環境條件 / 適用于運行 | 受限的分段長度（參見 PROFIBUS 網絡手冊） | |
| 燃燒性能等級 / 符合 EN 13501-6 | Eca | |
| 耐化學性 | ||
| ● 抵抗石油 | 耐油性符合 IEC 60811-2-1 (7x24h/90°C) | |
| ● 防油脂 | 耐抗力 | |
| ● 防水 | 耐抗力受條件影響 | |
| 放射折射性 / 抵抗 UV 射線 | 耐抗力 | |
| 產品特點，產品功能，產品組件 / 常規 | ||
| 產品特點 | ||
| ● 無鹵素 | 不 | |
| ● 不含硅 | 是的 | |
