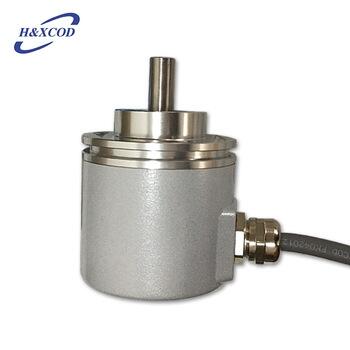

DeviceNet單圈絕對值編碼器
接口; DeviceNet
Profil: CIP (通用工業協議)
編程功能: 分辨率，預置，計數方向，傳輸模式：輪詢模式，
循環模式，同步模式
手動功能: 地址選擇開關0-99和終端電阻DIP開關（帶有接線盒）
傳輸速率: 150K波特，250K波特，500K波特
接口周期時間: ≥ 10 ms
輸出
輸出驅動器： 收發器(ISO 11898標準) 光耦隔離.
電氣數據
電源電壓： 10 – 30 VDC（電源符合EN 50178）.
功耗： ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC.
功耗： ≤ 2.5 W.
啟動時間： < 250 ms.
反極性保護： 是.
短路保護： 是.
EMC: 發射干擾EN 61000-6-4.
EMC: 抗干擾EN 61000-6-2.
MTTF： 13.5 年，在40 ℃下.
工作壽命： >10? h.
傳感器
技術： 光學.
單圈分辨率: 13 或16位.
精度 (INL): ±0.0220° (14 – 16位), ±0.0439° (<13位).
認證 認證/壽命碼制碼: 二進制碼.
環境規格
外殼防護等級: (軸) IP65.
外殼防護等級: (外殼) IP65.
工作溫度: -40 °C (-40 °F) - +85 °C (+185 °F).
存儲溫度: -40 °C (-40 °F) – +85 °C (+185 °F).
濕度: 98%相對濕度, 無凝結狀態.
機械數據
連接帽材料: 鋁.
外殼材料: 鋼.
外殼涂層: 陰極防腐蝕防護（> 720小時耐鹽霧測試).
法蘭形式: 夾緊法蘭、盲孔可選 ? 58 mm.
法蘭材料： 鋁.
軸的類型： 實心軸,單面平坦型軸, 長度 = 20 mm.
盲孔, 深度 = 30 mm.
軸的直徑： ? 10 mm、15mm可選(? 0.39").
軸的材料： 不銹鋼 V2A (1,4305; 303).
最大軸負載: 軸向 40 N (4.5 lbs), 徑向 110 N.
最小機械壽命: 430 (20 N / 40 N), 150 (40 N / 60 N),
100 (40 N / 80 N), 55.(40 N / 110 N).
轉子轉動慣量: ≤ 30 gcm2[≤ 0.17 oz-in2.
摩擦力矩: ≤ 3 Ncm @ 20 °C (0.66 oz-in @ 68 °F).
最高機械速度: ≤ 12000 1/min.
耐沖擊性: ≤ 100g (6毫秒半弦波, EN 60068-2-27).
持久的抗沖擊性: ≤ 10G（16毫秒半弦波，EN60068-2-29）.
耐振動性: ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6).
長度: 90,3mm (3.56").
重量: 475 g (1.05 lb).
電氣連接
連接方向: 徑向.
連接類型: 3 x M12 連接器.
連接電纜:信號連接器密碼數:
信號 連接器 密碼數
CAN GND Connector 1 1
Not Connected Connector 1 2
Not Connected Connector 1 3
CAN High Connector 1 4
CAN Low Connector 1 5
Power Supply Connector 2 1
Power Supply Connector 2 2
GND Connector 2 3
GND Connector 2 4
Not Connected Connector 2 5
CAN GND Connector 3 1
Not Connected Connector 3 2
Not Connected Connector 3 3
CAN High Connector 3 4
CAN Low Connector 3 5
