簡介
即插即用

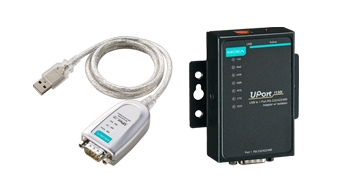

UPort? 1150/1150I USB轉串口適配器可以通過筆記本或工作站的USB接口擴展1個RS-232/422/485串口。UPort? 1150/1150I兼容新舊RS-232/422/485設備，尤其適合移動、測量行業的應用。
輕松擴展串口
USB技術具備即插即用特性，可以輕松實現串口擴展而無需考慮IRQ，DMA或I/O地址資源。用戶也無需打開機箱，關掉電源來添加串口，大大節省了安裝的時間和費用。
Windows系統中顯示COM口數量
當采用UPort? 1150或UPort? 1150I為PC擴展串口時，您需要確定與串口設備所對應的串口號。Moxa為工程師提供了一種新型工具，通過人工操作的方式來指定設備的串口號。將UPort?安裝到計算機上之后，Windows系統會在桌面的右下角顯示UPort?圖標。將鼠標放到UPort?圖標上稍候片刻之后，系統會彈出相關串口的數量。當同一個系統安裝多個UPort?之后，系統會彈出的信息將顯示所有串口的數量。
特點
支持USB 2.0標準
USB數據傳輸速率為12 Mbps
軟件可選RS-232，RS-422，4線RS-485和2線RS-485
驅動支持Windows，Winows CE 5.0和Linux
內建15 KV ESD全信號保護
2KV光電隔離保護（UPort? 1150I）
提供全Modem信號
LED狀態燈指示（UPort? 1150I）
規格
USB
標準
USB1.0/1.1 兼容 USB2.0
接頭
UPort? 1150：A型USB接頭
UPort? 1150I：B型USB接頭
速率
12 Mbps (全速USB)
串口
端口數量
1個
串行標準
RS-232/422/485
接頭
DB9針式
串口信號保護
ESD保護
內建15 KV信號保護
光電隔離保護
2 KV（僅UPort? 1150I支持）
串口通訊參數
數據位
5、6、7、8
停止位
1、1.5、2
I/O地址/IRQ
BIOS分配
奇偶校驗
None，Even，Odd，Space，Mark
流制
RTS/CTS，XON/XOFF
波特率
50 bps ~ 921.6 Kbps
FIFO
64 bytes
串口信號
RS-232
TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422
TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485
TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485
Data+(B)，Data-(A)，GND
驅動支持
操作系統
Windows (98、ME、2000、XP x86/x64、2003 x86/x64、Vista x86/x64)，WinCE 5.0，Linux 2.6 x86/x64
物理特性
外殼
UPort? 1150：ABS + PC
UPort? 1150I：SECC金屬（1mm），IP 30防護等級
重量
UPort? 1150：85 g (0.19 lb)
UPort? 1150I：71 g (0.16 lb)
帶包裝（包裝上面標注產品凈重）：
UPort? 1150：195 g (0.43 lb)
UPort? 1150I：181 g (0.40 lb)
尺寸
UPort? 1150：37.5 x 60 x 20.5 mm (1.48 x 2.36 x 0.81 in)
UPort? 1150I：52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)
工作環境
工作溫度
0~55°C(32~131°F)
工作濕度
5~95% RH
儲存溫度
-20~70°C(-4~158°F)
電源需求
電源功耗
UPort? 1150：77 mA @ 5 VDC
UPort? 1150I：260 mA @ 5 VDC
安規認證
安規認證
EN55022 Class B，EN55024，EN61000- 3-2，EN61000-3-3，IEC 61000-4-2，IEC 61000-4-3，IEC 61000-4-4，IEC 61000-4-5，IEC-61000-4-6，IEC 61000- 4-8，IEC-61000-4-11，F(xiàn)CC Part 15 Class B
保修期
5年
訂購信息
UPort? 1150
USB轉1口RS-232/422/485串口適配器
UPort? 1150I
USB轉1口RS-232/422/485串口適配器，帶光電隔離保護
以上產品提供
1個 UPort? 1150 或 UPort? 1150I
1個Mini DB9孔式轉端子排配件
尼龍材質USB線纜
文檔和軟件CD
快速安裝向?qū)Вù蛴“妫?
產品保修卡
