WarmbierPGT120 靜電檢測儀用途：ESD車間檢測用，功能：測量ESD車間的工作臺面、工具的帶靜電電荷；4:不帶記錄裝置； :有測試結果顯示；8:燈光顯示靜電值是否符合要求

Warmbier PGT120

用于個人接地設備的Warmbier PGT120組合測試儀

項目＃：7100.PGT120.US

• 測試：  如果有問題，請獨立測試ESD鞋類和腕帶接地產品的功能和信號
• 無手：  以免提模式自動測試鞋類
• 信號：以聽覺和視覺方式表示“通過”，“高失敗”或“低失敗”
• 省時：同時并獨立地測試雙腳以節省時間
•  精確：使用100伏測試電路（默認情況下），該電路與用于鑒定測試的電壓相同?？烧{(diào)至30或50伏。
• 壁壘：該PGT120可以用門/屏障系統集成和觸發屏障與PASS測試打開。

  描述

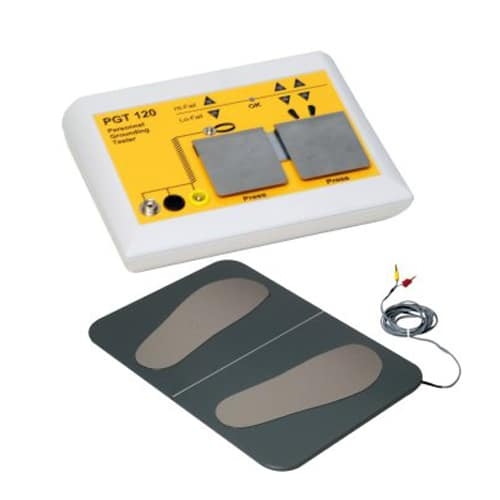

  PGT120是易于使用的完整測試站，用于ESD鞋子和腕帶。

  人員接地測試儀能夠?qū)SD保護進行快速而準確的控制測量。測試結果以聲音和視覺信號表示。PGT120分別測量左右鞋子。

  甚至可以在免提模式下測量鞋子，這意味著當員工站在腳踏板上時會自動對其進行測試。PGT 120可以連接到自動開門系統。

  免提測試視頻

  100V測試電路
  PGT120使用100V測試電路（默認情況下），該電路與用于鑒定測試的電壓相同。使用100伏特可使PGT120一致地測試所有材料。PGT120上的DIP開關可以將電壓調整為30V或50V。

  PGT 120隨附鞋靴電極，軟線，帶電源線的變壓器。

  PGT120特點：



  PGT120 ESD測試儀安裝選項

  PGT120 ESD測試儀可以通過多種方式安裝在您的設備中：



  壁掛式

  為了節省寶貴的空間，PGT120可以安裝在墻上。墻壁安裝板的型號為：7100.PGT120.WK。





  底座安裝

  PGT120可以安裝在獨立的基座上。底座支架的零件號是：7100.PGT120.SE：





  旋轉閘整合

  PGT120可以集成到門，門或旋轉門等障礙系統中。PGT120包括一個NO / NC開關。如果將PGT120與數據終端一起使用，則系統需要繼電器模塊電纜：部件號7100.PGT120.TEST.12。  變形技術提供了旋轉門系統。稱為AccessPRO。


  附件
  PGT 120隨附有鞋靴電極，軟線，帶電源線的變壓器。

  定期驗證裝置
  PGT120在出廠時已校準，并隨附NIST可追溯證書?？梢允褂肞GT120.CU驗證校準。建議的校準驗證間隔為24個月（另售）。

  腳板墊
  的鞋測試板可以容納抗疲勞墊具有較高的知名度黃色邊框內。零件編號：7100.PGT120.SM。（另售）。

  步行安裝板
  墻壁安裝板：零件號7100.PGT120.WK（另售）。
