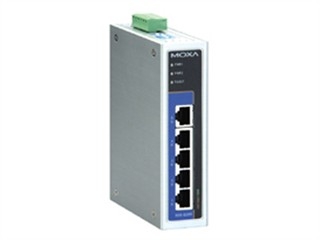

EDS-G205
簡介
MOXA EDS-G205/***08系列具有5/8個千兆以太網口和2個光纖接口，非常適用于大帶寬需求的應用。EDS-G205/***08是您實現工業千兆以太多通訊的經濟型解決方案，并且它還能在電源或端口故障時通過繼電器輸出報警，便于現場工程師及時維護。EDS-G205/***08系列包括2個型號，一個是0到60 ℃的操作溫度，另一個是-40到75 ℃操作溫度。這兩個型號都通過了100%的燒機測試，確保他們完全符合工業自動化控制的特殊需求。您可以根據現場需求方便地將EDS-G205/***08安裝在導軌上或者是分配箱中。
特點
可選光纖接口用于? 遠距離傳達室輸及抗干擾(EDS-***08系列)
雙12/24/48 VDC冗余電源
電源或端口故障可通過繼電器輸出報警
廣播風暴保護
-40 ~ 75 °C操作溫度(寬溫型號)
規格
技術
標準
IEEE 802.3 10BaseTIEEE 802.3u 100BaseT(X)和100Base FXIEEE 802.3ab 1000Base(X)IEEE 802.3z 1000BaseSX/LX/LHX/ZXIEEE 802.3x流量控制
處理類型
存儲和轉發交換方式
流控
支持IEEE 802.3x全雙工，背壓式流控
接口
光纖端口
100/1000BaseSFP插槽（僅EDS-***08）
RJ45端口
10/100/1000BaseT(X)自動偵測，F(xiàn)/H兩種模式， MDI/MDI-X自適應
LED指示燈
PWR1，PWR2，F(xiàn)AULT，10/100/1000M
DIP開關
一為端口中斷報警，一為啟用/禁用廣播風暴保護
報警觸點
一路繼電器輸出報警，1A @ 24 VDC
電源需求
輸入電壓
12/24/48 VDC (9.6 ~ 60 VDC)冗余輸入
輸入電流
EDS-G205: 0.20 A @ 24 VEDS-***08: 0.32 A @ 24 VEDS-***08-2SFP: 0.34 A @ 24 V
連接方式
1個可插拔的6腳端子排
反接保護
提供
電源需求
輸入電壓
48VDC（46 ~ 50V），冗余輸入
輸入電流
大1.62@48VDC（功耗為15.4 W時，每個PoE 端口 多支持4個端口）
過流保護
提供連接: 兩個可移動 6 針接線端子反接保護：提供
連接
兩個可移動 6 針接線端子
反接保護
有
機械特性
外殼
IP30保護，金屬外殼
尺寸
EDS-G205: 35 x 130 x 105 mm (1.37 x 5.12 x 4.13 in)EDS-***08: 53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
重量
EDS-G205：290 gEDS-***08：630 g
安裝方式
軌道安裝，壁掛式安裝（可選套件）
工作環境
操作溫度
0 ~ 60 °C（32 ~ 140 °F）-40 ~ 75 °C（-40 ~ 167 °F）（寬溫型號）
存儲溫度
-40 ~ 85 °C (-40 ~ 185 °F)
環境濕度
5 ~ 95% (無凝露)
安規認證
UL508（認證中）
***區域
UL/cUL Class 1，Division 2，Groups A，B，C 和D（認證中）；ATEX Zone 2，Ex nC IIC（認證中）
海事
DNV（認證中），GL（認證中）
EMI
FCC Part 15，CISPR (EN55022) class A
EMS
EN61000-4-2 (ESD)，等級 3EN61000-4-3 (RS)，等級 3EN61000-4-4 (EFT)，等級 3EN61000-4-5 (Surge)，等級 3EN61000-4-6 (CS)，等級 3
沖擊
IEC60068-2-27
自由跌落
IEC60068-2-32
震動
IEC 60068-2-6
MTBF（平均無故障工作時間）
325，000小時 (EDS-***08系列)
數據庫
Telcordia (Bellcore)， GB (EDS-***08系列)
保修期
5年
