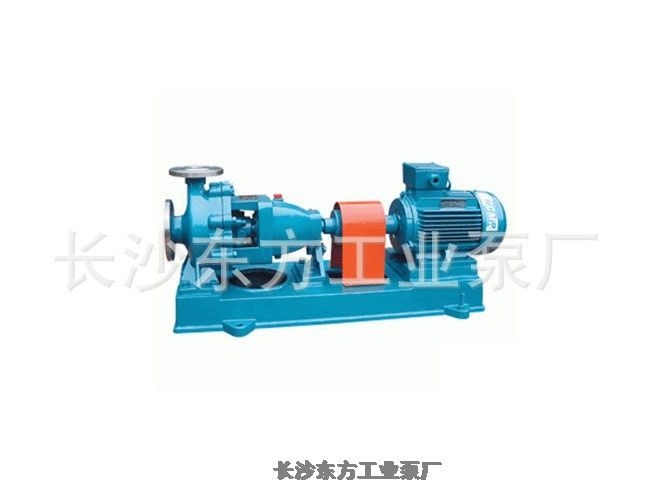

泵及底化工泵IH200-150-250B從電機端看順時針旋轉
化工泵
化學泵的旋轉方向：泵由電機頭通過同一個延伸的聯軸器直接驅動，從電機端看順時針旋轉
IH不銹鋼化學泵的結構亮點：懸掛部件通過插口固定在中部支架上，由懸掛支架支撐在底座上，泵蓋通過插口固定在中心支架上，再然后通過泵體與中心支架插口之間的連接夾在中心，泵體為軸向吸入、徑向排出和腳撐式，直接可以固定在底座上，為了以便拆卸，研究發明了加長聯軸器，檢查時可拆卸進出口連接管、泵體和電機
IH不銹鋼化學泵軸封型式：泵采用填料密封或機械密封，用戶可遵照需要選擇合適的密封型式，在同一時間，按照工作條件。如波紋管機械密封和輔助葉輪動力密封機械密封，單端機械密封和雙端機械密封將一定壓力的水引入密封腔內對兩端開展清洗和摩擦在同一時間起到冷卻作用填料密封，泵蓋上有用軟填料密封的填料盒可使一定壓力的水引入填料箱實施密封冷卻、潤滑和清洗。
可用作于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理、合成纖維等行業，用作于輸送各類別腐蝕性或無污染的水狀介質
| 型號 參數 | 流量Q | 揚程H | 轉速n | 配套電機 | 效率η | 汽蝕余量 | |
| 功率 | 型號 | ||||||
| m3/h | m | r/min | KW | （％） | m | ||
| IH 200-150-250B | 352 | 15.5 | 1450 | 22 | Y180L-4 YB180L-4 | 80 | 4.3 |
| 80 | |||||||
| 77 | |||||||
| 77 | |||||||
| 80 | |||||||
