概述
S型系單級雙吸水平中開式離心泵，適應于工廠、城市、礦山、電站、農田、水利工程等領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃。允許進口壓力0.6mpa。
參數范圍
流量：72～100800m3/h
揚程：11～140m
s型號說明
300s-19a
300－吸入口徑300mm
s－單級雙吸水平中開式離心泵
19－設計點揚程
a－表示葉輪外徑變化，a、b、c……依次類推
結構型式

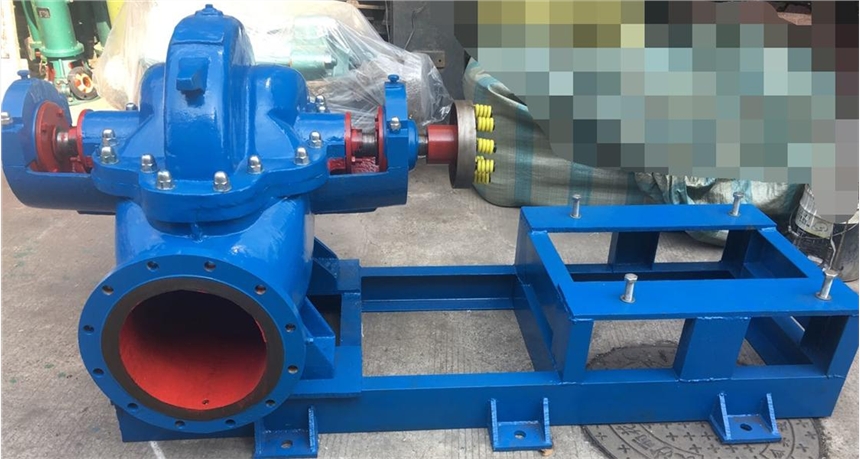

泵為臥式安裝，泵殼于軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。軸封可采用軟填料密封和機械密封。
旋轉方向
從電機端向泵看，泵為逆時針方向旋轉，即吸入口在左，吐出口在右;型泵為順時針方向旋轉，即吸入口在左右，吐出口在左。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。
主要零部件材質
泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅制造，但須在訂貨合同上注明。
成套范圍
成套供應泵、電機、聯軸器。泵吸入口徑≤200mm配公用底座，其余不配底座。
訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。
結構說明
S型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）。
泵的主要零件有；泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為 碳鋼外，其余主零件由鑄鐵、鑄鋼、不銹鋼制成。
泵體與泵蓋構成葉輪的工作室，在進出法蘭上，裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，裝有放水的管螺紋孔。
經過靜平衡檢驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用其葉片對稱布置、兩面進水達到平衡。
泵軸承為向心球軸承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓力室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封（根據需要也可裝機密封）。為了防止空氣進入泵內和冷卻潤滑密封腔，在填料之間裝填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。
| 型號 | 流量 Q | 揚程 H | 轉速 N | 軸功率 Pa | 配帶電動機 | 效率 η | 必需汽蝕余量 | 葉輪名義直徑 | 泵口徑 | 泵重 | |||
| 功率 | 型號 | 進口 | 出口 | ||||||||||
| m3/h | L/S | m | r/min | kW | kW | % | m | mm | mm | mm | |||
| 300S12 | 612 | 170 | 13.6 | 1480 | 30.2 | 37 | Y225S-4 | 78 | 5.8 | 251 | 300 | 300 | 720 |
| 790 | 219 | 11.25 | 31.1 | 83 | |||||||||
| 900 | 250 | 9.4 | 33.1 | 80 | |||||||||
| 300S12A | 515 | 143.1 | 11.5 | 1480 | 22.1 | 30 | Y200L-4 | 73 | 5.8 | 222 | 300 | 300 | 720 |
| 675 | 187.5 | 9.7 | 22.9 | 78 | |||||||||
| 781 | 216.9 | 8.5 | 23.8 | 76 | |||||||||
| 300S19 | 612 | 170 | 22 | 1480 | 45.9 | 55 | Y250M-4 | 80 | 5.8 | 290 | 300 | 250 | 1200 |
| 790 | 219 | 19 | 46.9 | 87 | |||||||||
| 935 | 260 | 14 | 47.6 | 75 | |||||||||
| 300S19A | 485 | 134.7 | 18.5 | 1480 | 34.4 | 45 | Y225M-4 | 71 | 5.8 | 260 | 300 | 250 | 1200 |
| 693 | 192.5 | 14.8 | 34.9 | 80 | |||||||||
| 798 | 221.7 | 12.1 | 35.1 | 75 | |||||||||
| 300S32 | 612 | 170 | 38 | 1480 | 76.2 | 110 | Y315S-4 | 83 | 5.8 | 348 | 300 | 250 | 810 |
| 790 | 219 | 32 | 79 | 87 | |||||||||
| 900 | 250 | 28 | 86 | 80 | |||||||||
| 300S32A | 537 | 149.2 | 29.5 | 1480 | 53.9 | 75 | Y280S-4 | 80 | 5.8 | 318 | 300 | 250 | 810 |
| 702 | 195 | 24.7 | 56.2 | 84 | |||||||||
| 790 | 219.4 | 22.8 | 62.9 | 78 | |||||||||
| 300S58 | 576 | 160 | 65 | 1480 | 136 | 185 | Y315M1-4 | 75 | 5.8 | 435 | 300 | 250 | 943 |
| 790 | 219 | 58 | 148.5 | 84 | |||||||||
| 972 | 270 | 50 | 165.5 | 80 | |||||||||
| 300S58A | 529 | 147 | 55 | 1480 | 99.2 | 160 | Y315L1-4 | 80 | 5.8 | 410 | 300 | 250 | 943 |
| 720 | 200 | 49 | 118.6 | 81 | |||||||||
| 893 | 248 | 42 | 131 | 72 | |||||||||
| 300S58B | 504 | 140 | 47.2 | 1480 | 88.8 | 132 | Y315M-4 | 73 | 5.8 | 390 | 300 | 250 | 943 |
| 684 | 190 | 43 | 100 | 80 | |||||||||
| 835 | 232 | 37 | 108 | 78 | |||||||||
| 300S90 | 590 | 164 | 93 | 1480 | 202 | 315 | Y355L2-4 | 74 | 5.8 | 531 | 300 | 200 | 1056 |
| 790 | 219 | 90 | 242 | 80 | |||||||||
| 936 | 260 | 82 | 279 | 75 | |||||||||
| 300S90A | 576 | 160 | 86 | 1480 | 190 | 280 | Y355L1-4 | 71 | 5.8 | 500 | 300 | 200 | 1056 |
| 756 | 210 | 78 | 217 | 74 | |||||||||
| 918 | 255 | 70 | 247 | 71 | |||||||||
| 300S90B | 540 | 150 | 72 | 1480 | 151 | 220 | Y355M1-4 | 70 | 5.8 | 470 | 300 | 200 | 1056 |
| 720 | 200 | 67 | 180 | 73 | |||||||||
| 900 | 250 | 57 | 200 | 70 | |||||||||
