結構說明

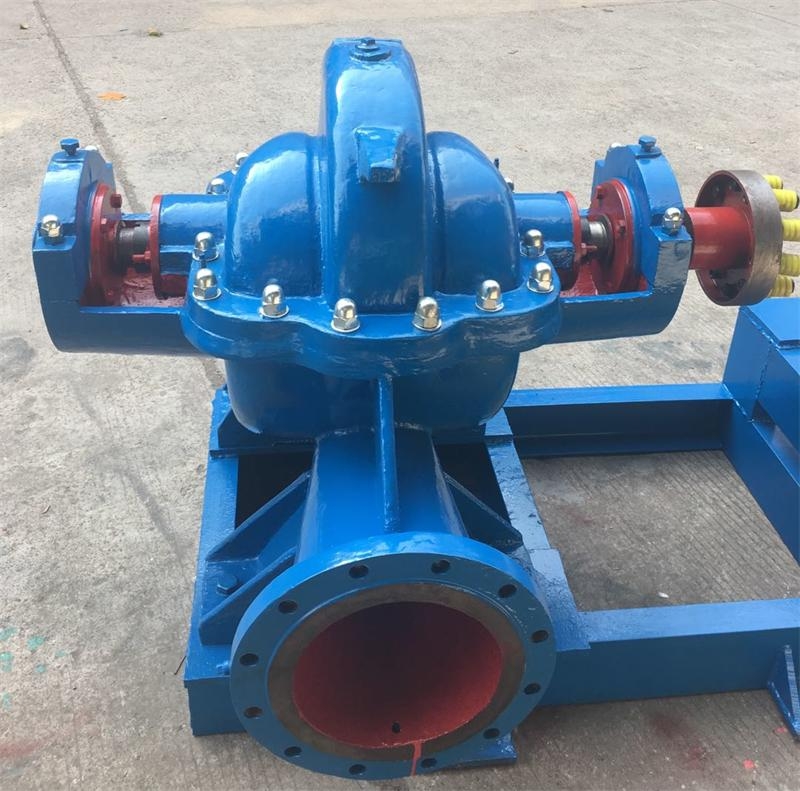

S型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）。
泵的主要零件有；泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為 碳鋼外，其余主零件由鑄鐵、鑄鋼、不銹鋼制成。
泵體與泵蓋構成葉輪的工作室，在進出法蘭上，裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，裝有放水的管螺紋孔。
經過靜平衡檢驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用其葉片對稱布置、兩面進水達到平衡。
泵軸承為向心球軸承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓力室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封（根據需要也可裝機密封）。為了防止空氣進入泵內和冷卻潤滑密封腔，在填料之間裝填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。
| 型號 | 流量 Q | 揚程 H | 轉速 N | 軸功率 Pa | 配帶電動機 | 效率 η | 必需汽蝕余量 | 葉輪名義直徑 | 泵口徑 | 泵重 | |||
| 功率 | 型號 | 進口 | 出口 | ||||||||||
| m3/h | L/S | m | r/min | kW | kW | % | m | mm | mm | mm | |||
| 350S16 | 972 | 270 | 20 | 1480 | 64 | 75 | Y280S-4 | 83 | 5.3 | 290 | 350 | 350 | 895 |
| 1260 | 350 | 16 | 64.4 | 86 | |||||||||
| 1476 | 400 | 13.4 | 71 | 74 | |||||||||
| 350S16A | 800 | 222.2 | 13.7 | 1480 | 40.3 | 55 | Y250M-4 | 74 | 5.3 | 250 | 350 | 350 | 895 |
| 967 | 268.6 | 11.5 | 38.8 | 78 | |||||||||
| 1167 | 324.2 | 8.6 | 39 | 70 | |||||||||
| 350S26 | 972 | 270 | 32 | 1480 | 99.7 | 132 | Y315M-4 | 85 | 5.3 | 340 | 350 | 300 | 875 |
| 1260 | 350 | 26 | 101.5 | 88 | |||||||||
| 1440 | 400 | 22 | 105 | 82 | |||||||||
| 350S26A | 843 | 234.2 | 24.7 | 1480 | 70.9 | 90 | Y280M-4 | 80 | 5.3 | 315 | 350 | 300 | 875 |
| 1088 | 302.2 | 20.4 | 72.8 | 83 | |||||||||
| 1264 | 351.1 | 15.7 | 74 | 73 | |||||||||
| 350S44 | 972 | 270 | 50 | 1480 | 164 | 220 | Y355M1-4 | 81 | 5.3 | 406 | 350 | 300 | 1120 |
| 1260 | 350 | 44 | 177.6 | 87 | |||||||||
| 1476 | 410 | 37 | 189 | 79 | |||||||||
| 350S44A | 876 | 243.3 | 42 | 1480 | 125.2 | 160 | Y315L1-4 | 80 | 5.3 | 367 | 350 | 300 | 1120 |
| 1131 | 314.2 | 37 | 135.8 | 84 | |||||||||
| 1350 | 375 | 31 | 142.6 | 80 | |||||||||
| 350S75 | 972 | 270 | 80 | 1480 | 271 | 355 | Y4501-4 | 78 | 5.3 | 493 | 350 | 250 | 1200 |
| 1260 | 350 | 75 | 303 | 85 | |||||||||
| 1440 | 400 | 65 | 319 | 80 | |||||||||
| 350S75A | 900 | 250 | 70 | 1480 | 220 | 280 | Y355L1-4 | 78 | 5.3 | 470 | 350 | 250 | 1200 |
| 1170 | 325 | 65 | 247 | 84 | |||||||||
| 1332 | 370 | 56 | 257 | 79 | |||||||||
| 350S75B | 813 | 226 | 57 | 1480 | 168 | 220 | Y355M1-4 | 75 | 5.3 | 435 | 350 | 250 | 1200 |
| 1060 | 294 | 53 | 187 | 82 | |||||||||
| 1202 | 334 | 45.8 | 195 | 77 | |||||||||
| 350S125 | 850 | 236 | 140 | 1480 | 462 | 710 | Y5001-4 | 70 | 5.3 | 655 | 350 | 200 | 1420 |
| 1260 | 350 | 125 | 531 | 81 | |||||||||
| 1660 | 461 | 100 | 623 | 72.5 | |||||||||
| 350S125A | 787 | 219 | 120 | 1480 | 367 | 560 | Y4505-4 | 70 | 5.3 | 620 | 350 | 200 | 1420 |
| 1157 | 321 | 107 | 432 | 78 | |||||||||
| 1538 | 427.2 | 86 | 515 | 70 | |||||||||
| 350S125B | 754 | 209.4 | 108 | 1480 | 313 | 500 | Y4504-4 | 70 | 5.3 | 575 | 350 | 200 | 1420 |
| 1098 | 305 | 96 | 373 | 77 | |||||||||
| 1448 | 402.2 | 77 | 419 | 72.5 | |||||||||
