J23W,J21W,J24W外螺紋針型閥產品概述：
J23W外螺紋針型閥安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
產品的性能及優點：
J23W外螺紋針型閥可用于對焊連接、外螺紋連接，多種的連接方式使的閥門安裝拆卸方便、連接緊固、密封性能良好等優點。是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。外螺紋針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
技術規范：
工作壓力:≤6000PSI;
使用溫度:-29℃～+570℃;
規格尺寸:￠4～￠25;
連接形式:接管對焊連接、外螺紋;
結構特征:錐面密封,活動閥瓣;
閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
制造標準: GB/T12224-2005、JB/T7747-1995;
閥門檢測及試驗標準:GB/T13927-1992;
主要零件材料Materials for main parts
|
零件名稱Part name |
閥桿、閥蓋Stem,Bonnet |
閥桿、閥瓣Stem,Disc |
填料Packing |
|
J23W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨PTEF,Soft graphite |
|
J23W-40、J23W-160 |
優質碳鋼 |
鉻不銹鋼 |
外螺紋針型閥主要性能規范Chief property and specifieation
|
型號 |
公稱壓力（MPa）Nominal pressure |
試驗壓力PS（MPa） |
工作壓力（MPa）Working pressuer |
工作溫度（℃）Working temperature |
適用介質Applicable mediun |
||
|
殼體Shell |
密封（液）Seal |
密封（氣）Seal |
|||||
|
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化石油氣水、油品等Petroleun gas Water,Oil etc. |
|
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J23W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||

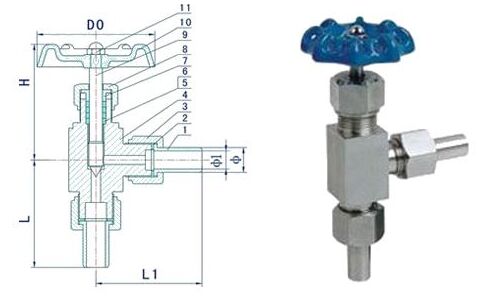

J23W,J21W外螺紋針型閥結構圖:
J24W外螺紋角式針型閥主要零部件材料：
|
零件名稱 |
閥體、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J24W-160P-DN3 |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
J24W-320P-DN6 |
優質碳鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
主要性能規范：
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力 (MPa) |
工作溫度 (℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
主要外型及連接尺寸：
|
型號 |
公稱直徑DN(mm) |
尺 寸 |
重量(Kg) |
|||||
|
L1 |
Do |
H |
H1 |
D |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
168 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
168 |
14 |
6 |
1.0 |
