功能特性
VCR相容密封裝置
氦泄露測試
正電外殼
描述
表圓直徑
40 50mm
精度等級
NS 40mm:B級 依照ASME B40.1
NS 50mm:A級 依照ASME B40.1
量程范圍
0...1bar至0...400bar(0...15到0...6000psi)\
或其它有效的壓力單位
工作壓力
靜壓：3/4×滿量程
動壓：2/3×滿量程
瞬壓: 滿量程
容許使用溫度：
環境溫度：-40~+60℃
介質溫度：最高+100℃
溫度性能：
當測量系統溫度非參考溫度+20℃時:
溫度升高時約為+0.4%/10K
溫度降低時約為-0.4%/10K
(針對表盤上的刻度值)
防護等級:
IP54(EN 60 529/IEC 529)標準
標準型結構
壓力連接接口：
材質:不銹鋼316L,
底端安裝徑向(LM)或軸向(CBM)
VCR密封裝置鎖緊:帶螺母(外螺紋),帶外螺母或9/16-18UNF
內螺紋1/4NPT
測量系統敏感元件
不銹鋼316L
≤100bar:C-型 ≥100bar:螺旋狀
密封性:泄露率≤100(-9)mbar.l.s
測試方法:氦光譜測定法
傳動機芯：
不銹鋼
表盤
鋁,白底黑字刻度
指針
鋁的,黑色
表玻璃
安全玻璃
NS 40mm:卡裝
NS 50mm:與殼體螺紋連接
表外殼
不銹鋼電解
清潔度等級
O2 cleaned acc.ASME Level IV
優化選擇特殊型
其它過程連接
表面壓力連接Ra≤0.3um
雙刻度
刻度量程到700bar帶壓力連接1/4NPT
幾何尺寸:
標準制造方式:
標準型結構NS 40mm
標準結構NS 50mm
訂貨說明：
型號/表圓直徑/壓力范圍/壓力連接接口尺寸/優化選擇特殊型

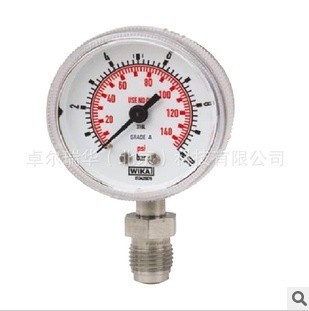

歡迎來電咨詢訂購WIKA波登管壓力表130.15高純凈HP不銹鋼壓力表VCR接口 A級B級
