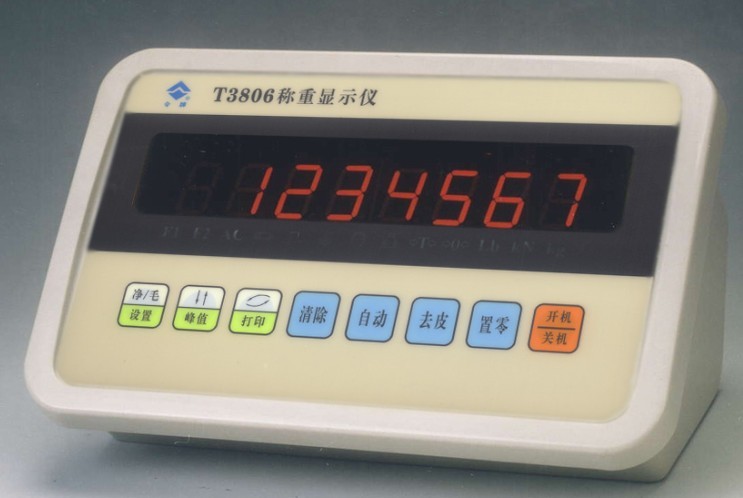

| 1.精度：OIML Ⅲ 2.顯示： 七位0.8英寸LED 3.鍵盤：8鍵 4.分度值：1、2、5、10、20、50可選 5.去皮范圍：100% FS 6.傳感器負載能力：可驅動350Ω傳感器4個 7.通訊接口：標準RS-232C串行輸出接口（ 可擴展RS-485接口 ），波特率可選，可與計算機進行實時通訊、或與同類稱重顯示器進行多機通訊及與大屏幕連接 8.打印接口：可連接up-16微型打印機 9.電源電壓：交流～220V （－15％～＋10％）、50 Hz；直流6V 3.2AH 10.儲藏濕度：≤70％ RH 無結露 11.工作濕度：≤90％ RH 無結露 12.儲藏溫度：–10℃～＋50℃ 13.工作溫度：0℃～＋40℃ 14.外形尺寸：210*140*130 （mm） 15.產品凈重：1.3 kg |
||
|
||
| 1.交直流兩用，配有軟件開關 2.采用三積分A/D轉換技術具有快速高精度的特點 3.單鍵任意數輸入，操作簡單方便 4.多種分度值、小數點、單位倍率轉換可供選擇 5.具有開機是否捉零和零位跟蹤范圍的選擇 6.中英文打印的設定和多種打印格式可供選擇 7.兩點定值設定，具有定值、選別報警的功能 8.日期、時間、車號、貨號、單價、定值設定儲存 9.重量、金額、累計次數、累計重量、累計金額的顯示與打印 10.數據在斷電時長期保護 11.有多種出錯信息提示 |
||
|
||
|
||
|
||
| 1.精度：OIML Ⅲ 2.顯示： 七位0.8英寸LED 3.鍵盤：8鍵 4.分度值：1、2、5、10、20、50可選 5.去皮范圍：100% FS 6.傳感器負載能力：可驅動350Ω傳感器4個 7.通訊接口：標準RS-232C串行輸出接口（ 可擴展RS-485接口 ），波特率可選，可與計算機進行實時通訊、或與同類稱重顯示器進行多機通訊及與大屏幕連接 8.打印接口：可連接up-16微型打印機 9.電源電壓：交流～220V （－15％～＋10％）、50 Hz；直流6V 3.2AH 10.儲藏濕度：≤70％ RH 無結露 11.工作濕度：≤90％ RH 無結露 12.儲藏溫度：–10℃～＋50℃ 13.工作溫度：0℃～＋40℃ 14.外形尺寸：210*140*130 （mm） 15.產品凈重：1.3 kg |
||
|
||
| 1.交直流兩用，配有軟件開關 2.采用三積分A/D轉換技術具有快速高精度的特點 3.單鍵任意數輸入，操作簡單方便 4.多種分度值、小數點、單位倍率轉換可供選擇 5.具有開機是否捉零和零位跟蹤范圍的選擇 6.中英文打印的設定和多種打印格式可供選擇 7.兩點定值設定，具有定值、選別報警的功能 8.日期、時間、車號、貨號、單價、定值設定儲存 9.重量、金額、累計次數、累計重量、累計金額的顯示與打印 10.數據在斷電時長期保護 11.有多種出錯信息提示 |
||
|
||
|
||
|
||
| 1.精度：OIML Ⅲ 2.顯示： 七位0.8英寸LED 3.鍵盤：8鍵 4.分度值：1、2、5、10、20、50可選 5.去皮范圍：100% FS 6.傳感器負載能力：可驅動350Ω傳感器4個 7.通訊接口：標準RS-232C串行輸出接口（ 可擴展RS-485接口 ），波特率可選，可與計算機進行實時通訊、或與同類稱重顯示器進行多機通訊及與大屏幕連接 8.打印接口：可連接up-16微型打印機 9.電源電壓：交流～220V （－15％～＋10％）、50 Hz；直流6V 3.2AH 10.儲藏濕度：≤70％ RH 無結露 11.工作濕度：≤90％ RH 無結露 12.儲藏溫度：–10℃～＋50℃ 13.工作溫度：0℃～＋40℃ 14.外形尺寸：210*140*130 （mm） 15.產品凈重：1.3 kg |
||
|
||
| 1.交直流兩用，配有軟件開關 2.采用三積分A/D轉換技術具有快速高精度的特點 3.單鍵任意數輸入，操作簡單方便 4.多種分度值、小數點、單位倍率轉換可供選擇 5.具有開機是否捉零和零位跟蹤范圍的選擇 6.中英文打印的設定和多種打印格式可供選擇 7.兩點定值設定，具有定值、選別報警的功能 8.日期、時間、車號、貨號、單價、定值設定儲存 9.重量、金額、累計次數、累計重量、累計金額的顯示與打印 10.數據在斷電時長期保護 11.有多種出錯信息提示 |
||
|
||
|
||
|
||
| 1.精度：OIML Ⅲ 2.顯示： 七位0.8英寸LED 3.鍵盤：8鍵 4.分度值：1、2、5、10、20、50可選 5.去皮范圍：100% FS 6.傳感器負載能力：可驅動350Ω傳感器4個 7.通訊接口：標準RS-232C串行輸出接口（ 可擴展RS-485接口 ），波特率可選，可與計算機進行實時通訊、或與同類稱重顯示器進行多機通訊及與大屏幕連接 8.打印接口：可連接up-16微型打印機 9.電源電壓：交流～220V （－15％～＋10％）、50 Hz；直流6V 3.2AH 10.儲藏濕度：≤70％ RH 無結露 11.工作濕度：≤90％ RH 無結露 12.儲藏溫度：–10℃～＋50℃ 13.工作溫度：0℃～＋40℃ 14.外形尺寸：210*140*130 （mm） 15.產品凈重：1.3 kg |
||
|
||
| 1.交直流兩用，配有軟件開關 2.采用三積分A/D轉換技術具有快速高精度的特點 3.單鍵任意數輸入，操作簡單方便 4.多種分度值、小數點、單位倍率轉換可供選擇 5.具有開機是否捉零和零位跟蹤范圍的選擇 6.中英文打印的設定和多種打印格式可供選擇 7.兩點定值設定，具有定值、選別報警的功能 8.日期、時間、車號、貨號、單價、定值設定儲存 9.重量、金額、累計次數、累計重量、累計金額的顯示與打印 10.數據在斷電時長期保護 11.有多種出錯信息提示 |
||
步驟
|
操 作
|
顯 示
|
說 明
|
1
|
拆開儀表，插上標定插頭（如圖3-2）
|
標定前，必須插上標定插頭才可進行標定操作
標定插頭在稱重顯示器的電路板上
|
|
2
|
按【開機/關機】
|
【- 3S- 】
|
當顯示“- 3S-”時，請立即進行第3步操作
|
3
|
按【凈/毛/ 設置】
|
進入標定狀態，全參數標定由第4步開始，稱量校準標定由第16步開始
|
|
4
|
等待片刻
按【凈/毛/ 設置】
|
【Idd - - xx】
… … …
【Idd - - 05】
|
循環顯示分度值“01,02,05,10,20,50”，即可選分度值為1-2-5-10-20-50檔
例如：選擇分度值為“05”
當顯示所需分度值時，請立即按【凈/毛/ 設置】
確認所選分度值
|
5
|
等待片刻
按【凈/毛/ 設置】
|
【SP xxx】
… … …
… … …
【SP 3000】
|
循環顯示滿量程數“500、1000、1500、2000、2500、3000、4000、5000、6000、8000、10000、15000、20000、30000、40000、50000”
例如：選擇滿量程數為“3000”
當顯示所需滿量程數時，請立即按【凈/毛/ 設置】
確認所選滿量程數
|
步驟
|
操 作
|
顯 示
|
說 明
|
6
|
等待片刻
按【凈/毛/ 設置】
|
【Pt. x】
… … …
【Pt. 0.000】
|
循環顯示小數點位置“0、0.0、0.00、0.000、0.0000”
例如：選擇小數點位置為“0.000”
當顯示所需小數點位置時，請立即按【凈/毛/ 設置】
確認所選小數點位置
|
7
|
等待片刻
按【凈/毛/ 設置】
|
【Ft. –xx -x】
… … …
… … …
【Ft. –HL -2】
|
循環顯示濾波常數“FLt.-H-1、Ft.–HL-2、FLt.-L-3、Ft.-LL-4、Ft.-3L-5”，即可選濾波常數為“最小（峰值測試）、較小（常規秤）、大、較大、最大（牲畜秤）”
例如：選擇濾波常數為“Ft.–HL-2”
當顯示所需濾波常數時，請立即按【凈/毛/ 設置】
確認所選濾波常數
|
8
|
等待片刻
按【凈/毛/ 設置】
|
【- 0- x】
… … …
【- 0- 0.4d】
|
循環顯示零位跟蹤范圍“0d,0.4d,1.2d,2.4d,3.6d,6.0d,9.6d,20d”，d為分度值
例如：選擇零位跟蹤范圍為“0.4d”，
當顯示所需的零位跟蹤范圍時，請立即按【凈/毛/ 設置】
確認所選零位跟蹤范圍。若選擇“0d”，則儀表設定為開機不捉零方式。
|
9
|
等待片刻
按【凈/毛/ 設置】
|
【Unt.- xx】
… … …
… … …
【U.- 2.2046】
|
循環顯示單位倍率轉換“1.0、2.0、2.2046、9.8066、0.737、8.845、10.2、0.102”
例如：選擇單位倍率為“2.2046”，即kg / Ib轉換
當顯示所需的單位倍率時，請立即按【凈/毛/ 設置】
確認所選單位倍率轉換參數
|
10
|
等待片刻
按【凈/毛/ 設置】
|
【Prt.- xxx】
… … …
… … …
… … …
【Prt.- 160】
|
循環顯示打印方式選擇“Prt-160, Prt-161, Prt-162, Prt-163”，即可選打印方式“記錄式打印, 單聯單打印, 二聯單打印, 三聯單打印”，當車號,貨號,單價,金額設為零時，可自動省行打印。
例如：選擇打印方式為“Prt.-160”，即記錄式打印
當顯示所需的打印方式時，請立即按【凈/毛/ 設置】
確認所選打印方式
|
11
|
等待片刻
按【凈/毛/ 設置】
|
【P.Unt..- xx】
… … …
… … …
【P．Unt- Hq】
|
循環顯示打印單位選擇“Hq, q, t, Ib, n, Hn, Nn, nPA”，即可選打印單位“千克, 克, 噸, 磅（Ib）, 牛頓（N）, 千牛（kN）, 牛米（Nm）, 兆帕（MPa）”
例如：選擇打印單位為“千克”
當顯示所需的打印單位時，請立即按【凈/毛/ 設置】
確認所選打印單位
|
12
|
等待片刻
按【凈/毛/ 設置】
|
【Uxx.xx.xx】
… … …
… … …
【U00.00.00】
|
循環顯示兩點三區可編程輸出開關量“U.00.00.00、U.11.01.00、U.10.00.01、U.10.01.00”，詳細說明請參見第五章第十條有關內容
例如：選擇三區輸出狀態為“U.00.00.00”
當顯示出所需的三區狀態時，請立即按【凈/毛/ 設置】
確認所選三區輸出狀態
|
13
|
等待片刻
按【凈/毛/ 設置】
|
【no. – x – x】
… … …
… … …
【no. – – 00】
|
循環顯示可編程設備號“00,a,b…z”，設備號“00”為連續發送，設備號“ a,b…z”為應答式發送
例如：選擇設備號為“00”
當顯示出所需的設備號時，請立即按【凈/毛/ 設置】
確認所選設備號
|
14
|
等待片刻
按【凈/毛/ 設置】
|
【but. xxx】
… … …
【but. 2400】
|
循環顯示波特率“300、600、1200、2400、4800、9600”
例如：選擇波特率為“2400”
當顯示出所需的波特率時，請立即按【凈/毛/ 設置】
確認所選波特率
|
15
|
等待片刻
按【凈/毛/ 設置】
|
【xxxx- xx】
… … …
… … …
【8ASC-LH】
|
循環顯示發送格式“8ASC-LH, 9ASC-NH, 7ASC-HH, TEST-F8”，請參見第三章第七條的有關內容
例如：選擇發送格式為“8ASC-LH”
當顯示出所需的發送格式時，請立即按【凈/毛/ 設置】
確認所選稱重顯示器發送格式
|
步驟
|
操 作
|
顯 示
|
說 明
|
16
|
按【凈/毛/ 設置】
|
【-ULOAD-】
【o. xxxx】
|
確認空秤零位
顯示零位內碼
|
17
|
按【凈/毛/ 設置】
等待片刻
按【凈/毛/ 設置】后，按【¯/ 峰值】
按【¯/ 峰值】
按【¯/ 峰值】
按【凈/毛/ 設置】
|
【 -LOAD-】
【 xxxxx】
【LOAD-in】
【 0】
【 2】
【 20】
【 25】
【 250】
【 255】
【 2550】
【 2550】
|
加載砝碼數（越接近滿量程越好）
顯示加載砝碼內碼數
輸入加載砝碼重量值，例如：“ 2550”
循環顯示“0~9”，千位數設置
當顯示“2”時，迅速按下【¯/ 峰值】千位數確認
循環顯示“0~9”，百位數設置
當顯示“5”時，迅速按下【¯/ 峰值】百位數確認
循環顯示“0~9”，十位數設置
當顯示“5”時，迅速按下【¯/ 峰值】十位數確認
循環顯示“0~9”，個位數確認
當顯示“0”時，迅速按下【凈/毛/ 設置】個位數確認
|
18
|
將標定插頭拔下后，此時標定工作結束，裝上后蓋，稱重顯示器即可正常使用
|
||
