智能物聯網RTU數據采集終端HY-MON-02
◇ 傳感數據、設備狀態、現場圖像自動采集。
◇ 可匹配多種通信方式，適應不同現場需要。
◇ 自動/遠程控制電磁閥、泵、閘門等設備。
◇ 監測數據越限、現場設備故障，本地/遠程報警。
◇ 實時存儲監測數據，掉電不丟失。
◇ 簡單的人機交互界面，方便查看與設置系統狀態。
◇ 工業級設計，物聯網終端。
【技術參數】
◇ 串口：6路采集串口(RS232/485可選)，電磁隔離防護
◇ AI：8路模擬量采集(4-20mA/0-5V,精度0.5%)
◇ DI：8路開關量或脈沖量采集
◇ DO：4路繼電器輸出，常開常閉可選
◇ 電源輸出：8路電源輸出接口，為外接傳感器供電
◇ LAN：1個10/100Mbps自適應以太網接口，板載網絡隔離變壓器
◇ USB：USB2.0通信協議
◇ SD存儲：可擴展64G存儲
◇ LED指示燈：顯示系統工作狀態
◇ LCD和按鍵：顯示、設置系統工作狀態
◇ 參數設置：串口設置、遠程設置
◇ 遠程控制：WEB頁面的遠程參數配置、測控平臺軟件系統，斷線自動重連
◇ 智能報警：監測數據越限、檢測設備異常故障，實時報警
◇ 供電電源：220V交流電源輸入，帶備用鋰電池，主電斷電報警
◇ 工作環境：溫度：-40~+80℃，濕度：≤95%
◇ 安裝方式：壁掛式
◇ 業務說明：為IOT開發者提供硬件平臺*
【案例】HY-MON-02在農田遠程監測中的應用

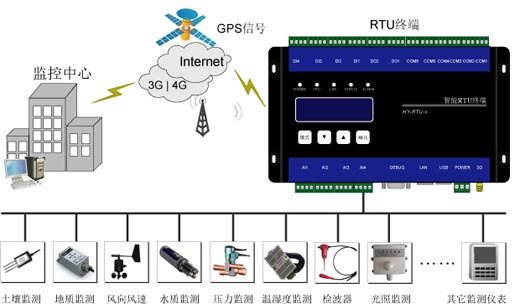

智能RTU數據采集終端HY-MON-02可實現對風速、風向、溫度、濕度、大氣壓力、太陽輻射、雨量、能見度等要素值進行全天候的監測，還可以根據用戶的需求適當?shù)恼{(diào)整或增加測量信息，如氣體的污染指數、土壤溫濕度等；傳感器采集數據經過處理后，通過有線或CDMA/GPRS/3G/4G無線網絡實現與氣象監控中心的通訊。
• 傳感器網絡
◇ 風速傳感器：若干，量程0-70m/Sec, 誤差≤3%,測量范圍0~30米/秒；
輸出信號：1~5V/4~20mA；測量精度：±0.5米/秒
◇ 風向傳感器：若干，量程0-70m/Sec，誤差≤3%,測量范圍0~360度
輸出信號：1~5V/4~20mA；測量精度：±5%
◇ 溫度傳感器：若干，感應精度范圍: ±0.2°C ,溫度檢測范圍:-30°C ~ 65°C
工作溫度范圍:-30°C ~ +65°C ,電源電流:1mA
◇ 濕度傳感器：若干，濕度測量范圍 RH 0-100% ，感應精度：±5%
◇ 雨量傳感器：若干，測量范圍:0-70mm/min，誤差:≤3%，輸出信號：4-20mA
◇ 太陽能輻射傳感器：若干，量程0~2000W/m2，精度±5%，光譜范圍：400nm~1100nm,
輸出信號：DC0-1V 4-20mA
• RTU數據采集終端
ARM-linux嵌入式可編程設備
◇ 1、數據采集系統采用嵌入式技術
◇ 2、具有數據本地存儲備份功能，可選U盤或SD卡的形式。
◇ 3、具有數據的遠程傳輸和斷點續傳功能。
◇ 4、采用標準Modbus協議，方便實現與上位組態軟件實現無縫對接
Windows系統下遠程用戶端數據管理軟件
◇ 1、系統應用軟件采用C#.NET設計語言
◇ 2、用戶可根據需求自定義個性化界面
◇ 3、系統支持遠程升級與維護，24小時不間斷運行
◇ 4、可設置智能報警，環境參數超標，報警提醒
【文檔資料】
物聯網RTU產品OEM（工業級32位處理器）.pdf
