技術參數：
1模擬振鏡控制，+/-5V，+/-10V輸出，輸出精度16位
2數字振鏡控制符合XY2-100協議
3激光控制信號，TTL電平，PWM輸出的最大頻率可達8MHz，并具有時序可配置的FPS信號。2路模擬電壓輸出分別可以輸出0~5V和0~10V的電壓。
4微秒級的激光開關延時控制
5旋轉打標，提供PULSE+DIR，最大脈沖頻率1MHz，自動回零以及限位報警功能。
6支持雙頭打標控制
7具有光纖激光器專用擴展接口

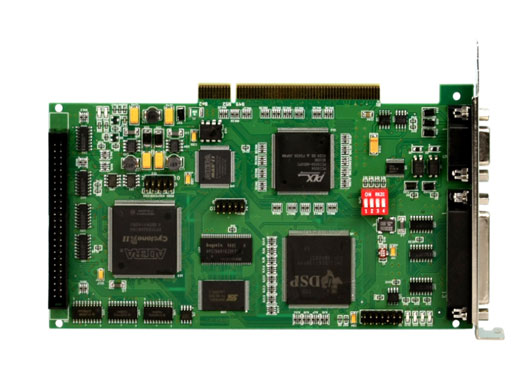

基于PCI總線的RDM3020G-PCI打標控制卡是睿達科技專門針對激光振鏡應用而開發的一款高性能的運動控制器，符合標準的PCI規范標準。硬件平臺基于工業級的DSP+FPGA的架構，結合優良的振鏡控制算法和激光同步控制算法，實現了優良的振鏡運動軌跡控制。數據通訊采用雙向DMA操作，大大提高了數據通訊的效率
功能描述：
1普通二維打標
2三維動態打標
3飛行打標
4旋轉打標
5雙頭打標，板上自動非線性校正
6板上矢量偏移、旋轉、縮放、鏡像功能
7板上的參數保存和加密功能
8 CO2，YAG以及光纖激光器控制接口
9電機控制擴展接口
|
主卡尺寸 |
200mm * 122mm |
|
電源 |
+5V，小于800mA，+/-12V，小于200mA |
|
環境 |
溫度：0~70℃，濕度不大于70% |
RDM4020Gx0-PCI:
X: A表示模擬接口
X: D表示數字接口
RDM4020Gx0-PCI：標準功能（含普通打標，旋轉打標）
RDM4020Gx1-PCI：標準功能+飛行打標
RDM4020Gx2-PCI：標準功能+三維動態打標
激光打標，激光雕刻，激光切割，激光焊接，激光微處理
