技術參數：
數字激光控制信號
(1) 差分輸出，TTL電平，20mA驅動能力
(2) PWM頻率2.5K~100K可調
(3) PWM占空比2%~98%可調
模擬激光控制信號0~5V自動跟隨調節
電機控制信號差分輸出，TTL電平，20mA驅動能力
電機控制脈沖頻率最大500KHZ
USB最大傳輸速率12M，最長距離5米
直線/圓弧/B樣條插補精度+/-0.5脈沖
4路通用光電隔離OC門輸出，最大600mA驅動能力
4路通用光電隔離輸入，TTL電平

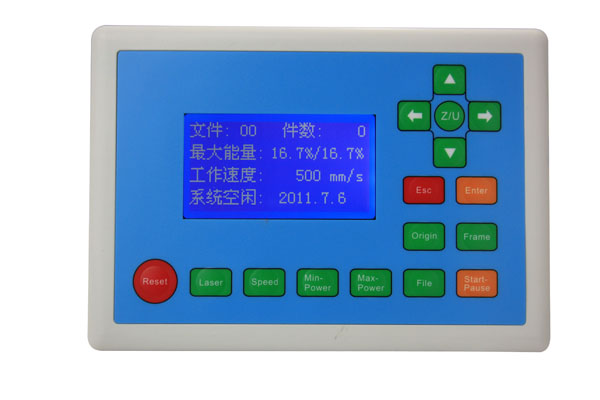

RDLC320-A激光雕刻/切割卡是睿達科技專門針對激光雕刻/切割應用領域而開發的一款控制器。硬件平臺基于高性能的32位浮點處理器 DSP+FPGA架構，可以完成大規模而復雜的運動控制算法，達到對多個運動軸的連續軌跡控制、點位控制，同時完成能量跟隨控制，使激光能量在任何速度點均勻。大規模邏輯門陣列FPGA可以完成復雜的通訊協議和靈活的IO擴展。USB通信傳輸快捷，操作簡單。
功能描述：
RDLC320-A激光雕刻/切割控制卡的優勢：
板卡整體上具有更好的抗高壓、抗靜電干擾的能力；
單路24V電源供電（也可以用36V電源供電，但不推薦使用），可節省機器廠家成本；
多路通用大電流IO，可方便功能擴展；
支持所有品牌、所有容量U盤，且拷貝速度是以前版本系統的3倍；
板載256M超大容量非易失性存儲器，不再有文件大小的瓶頸限制；
系統可自檢壞道，并可格式化內存，容錯性好；
兩路獨立數字/模擬功率接口，軟件可分別調節，方便雙激光頭控制；
可在線升級主板程序，方便廠家維護和客戶功能的定制；
可在線升級開機畫面（客戶可自行定制開機畫面，然后通過軟件下載進去）；
系統自帶時間系統（可以顯示年月日、硬件加密算法更加穩定可靠）；
支持客戶加工工時預覽（預覽準確率100%，預覽時間和實際加工時間精確到毫秒級）；
支持機器的反向間隙補償功能；
增加了Z軸聯動功能；
支持硬限位；
完善的斷電續雕功能；
支持系統開機復位可選（即可以開機復位或不復位）；
支持多定位點邏輯（即可設置多個定位點，從不同定位點啟動工作）；
所有廠家/用戶參數可進行備份和還原（即可在面板上將某組參數設置為廠家默認出廠參數，同時也可對這些默認出廠參數進行一鍵還原）；
