產品概述：

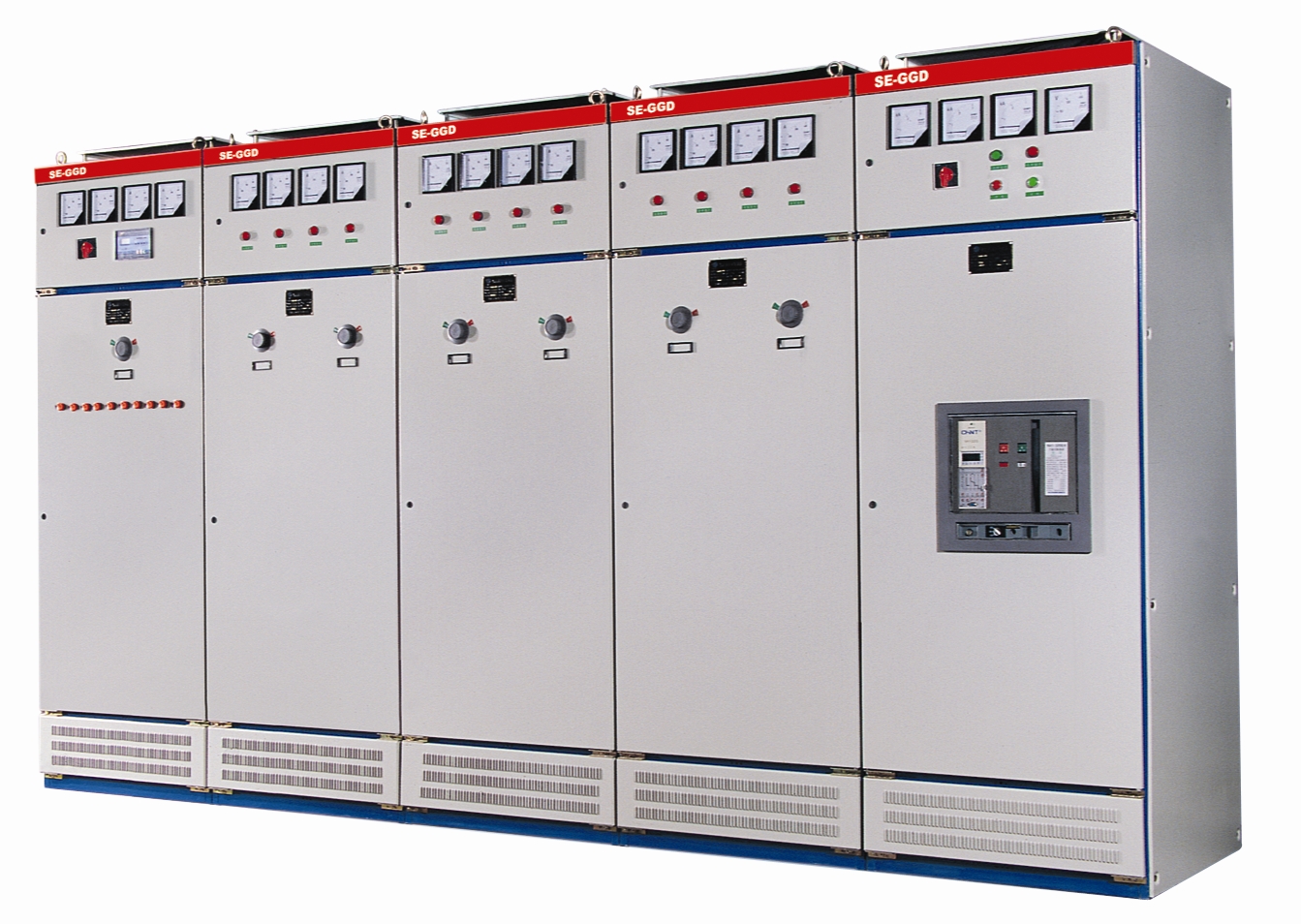

GGD型交流低壓低壓配電柜主要用于戶內正常條件下，額定絕緣電壓為660V，額定工作電壓為交流380V，頻率50/60Hz的配電系統中。做為動力、照明及配電設備的電能轉換、分配控制之用。本GGD交流低壓配電柜符合標準：GB7251.1—1997。
本開關柜的母線系統是由母線與有關的連接導體的絕緣支撐件組成。主母線是貫穿于裝置，水平安裝的母線，安裝于裝置的頂部、底部或其它部位。聯鎖機構是用于在操作或維修時，防止人體觸電或誤操作的安全機構。裝置的柜架為垂直安裝于地面的自撐式結構，它由2-2.5mm厚的型鋼，采用焊接和螺栓組裝連接而成。柜架和外殼具有足夠機械強度和鋼度，使得裝在柜架和外殼內的開關，操作機構及其元件，具有它們原來的機械特性和電氣性能，絕緣材料有足夠的機械強度和鋼度，良好的抗老化和阻燃能力。裝置內有一根貫穿裝置全長的保護導體，且導體將裝置內所裝電器元件或部件的外殼與柜體電氣地連接在一起。母線材料選用銅母線，導線選用多股銅芯絕緣導線，母線和絕緣導線載面的選擇是根據該電路工作電流來選擇，母線的連接和絕緣導體的布置盡量減小渦流損耗的影響，如果交流導體要穿過封閉的具有導磁性能的框架或者金屬隔板，電路的三相導線均應從同一孔中穿過。母線采用絕緣支撐件進行固定，以保證母線之間和母線與其他部件之間的距離不變。
型號含義：
技術數據：
額定工作電壓(Ue)：AC380V；
額定絕緣電壓(Ui)：AC660V；
過電壓類別：Ⅰo、Ⅱo、ⅢR、Ⅳo；
材料組別： Ⅲa ；
污染等級： 3 ；
電氣間隙：≥8mm；
爬電距離：≥10mm；
產品分類：
操作方式：雙面操作。
安裝方式：采用電纜溝上預留槽鋼，用螺釘進行固定安裝。
接線方式：上進上出（或下進下出、上進下出）。
表面處理：靜電粉末噴涂。
