一、適用范圍

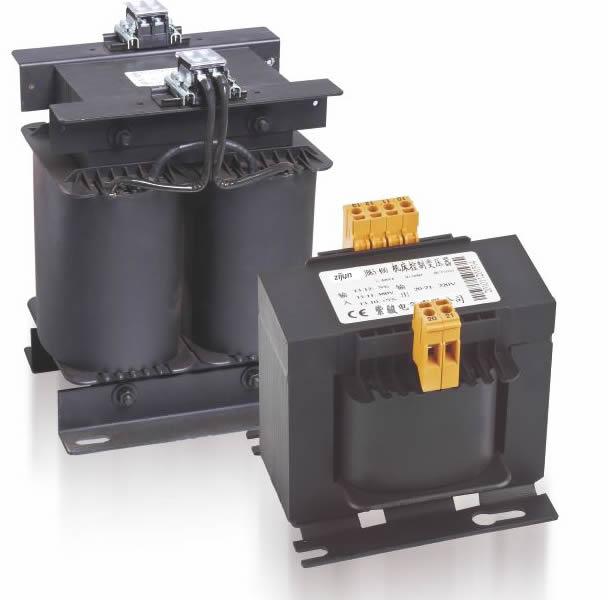

BK系列機床控制變壓器（以下簡稱變壓器）適用于50-60Hz電壓至500V的電路中，通常用作機床控制電器局部照明燈及指示的電源之用。
二、結構特征
BK系列變壓器按結構可分為殼式，按安裝方式可分為立式。
三、型號及其含義
使用環境
周?chē)諝鉁囟?5℃至+40℃，24小時平均值不超過+35℃；
安裝地點海拔不超過2000M；
大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%，在較低溫 度下可以有較高的相對濕度，最濕月的月平均最大濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
外型及安裝尺寸
| 型號 | 外形尺寸 | 安裝孔距 |
安裝孔 K×J |
|||
| B max | D max | E max | A | C | ||
| BK-50 | 78 | 66 | 90 | 56±0.4 | 50±3 | 5×12 |
| BK-100 | 84 | 78 | 93 | 65±0.4 | 62±2.5 | 6×12 |
| BK-150 | 102 | 88 | 110 | 83±0.4 | 70±2.5 | 6×12 |
| BK-200 | 102 | 95 | 110 | 83±0.4 | 76±3 | 9×11.5 |
| BK-250 | 120 | 122 | 135 | 100±0.4 | 85±3 | 9×11.5 |
| BK-300 | 120 | 127 | 135 | 100±0.4 | 90±3 | 9×11.5 |
| BK-400 | 146 | 130 | 160 | 123±0.4 | 90±3 | 9×11.5 |
| BK-500 | 146 | 145 | 160 | 123±0.4 | 105±3 | 9×11.5 |
| BK-700 | 146 | 155 | 160 | 123±0.4 | 115±3.5 | 9×11.5 |
| BK-1000 | 150 | 165 | 160 | 123±0.4 | 125±3.5 | 9×11.5 |
| BK-1500 | 171 | 200 | 190 | 145±0.4 | 135±3.5 | 9×11.5 |
| BL-2000 | 180 | 230 | 210 | 145±0.4 | 160±3.5 | 9×11.5 |
