1.產品概述
F320兩相步進驅動器采用最新MOSFET集成技術，行業內體積最小，適用于高性能、小體積的應用。用戶可以設置25600內的16檔細分，0～2A電流連續可設，低中高速運行都很平穩，噪音超小，很適合600rpm以上高速應用,額定轉速為1200rpm。
2.主要應用領域
適合各種小型自動化設備和醫療儀器，例如：流量泵、蠕動泵、打標機、機器人、3D打印機、自動裝配設備等。
3.電氣指標
|
說明 |
F320 |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
輸出電流 |
0 |
- |
2.0 |
A |
|
輸入電源電壓 |
DC9 |
DC24 |
DC30 |
V |
|
控制信號輸入電流 |
7 |
10 |
16 |
mA |
|
步進脈沖頻率 |
0 |
- |
200 |
KHz |
|
絕緣電阻 |
500 |
|
|
MΩ |
4.接口定義
控制信號接口
|
名稱 |
功能 |
|
PU+ |
脈沖輸入信號,為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用12V或24V時需串聯電阻。 |
|
PU- |
|
|
DR+ |
方向輸入信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少5μs建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向。如采用12V或24V時需串聯電阻。 |
|
DR- |
功率接口
|
名稱 |
功能 |
|
DC+ |
直流電源正 |
|
DC- |
直流電源負 |
|
A+、A- |
電機A相繞組的正負端 |
|
B+、B- |
電機B相繞組的正負端 |
當A、B兩相繞組調換時，可使電機方向反向。A+、A-調換，B+、B-調換也可以使電機方向反向，不同繞組禁止接在不同相端子上。
5.工作狀態設定
F320驅動器采用4位撥碼中的3位開關設定細分精度，采用旋鈕電阻設置運行電流。詳細描述如下：
細分設置
|
驅動器功能 |
操作說明 |
|
細分數設定 |
由D2－D4三個撥碼開關來設定驅動器微步細分數，其共有8檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定，請按驅動器面版圖說明。 |
|
D2 |
D3 |
D4 |
細分數（脈沖/轉） |
|
ON |
ON |
ON |
200 |
|
ON |
ON |
OFF |
400 |
|
ON |
OFF |
ON |
800 |
|
ON |
OFF |
OFF |
1600 |
|
OFF |
ON |
ON |
3200 |
|
OFF |
ON |
OFF |
6400 |
|
OFF |
OFF |
ON |
12800 |
|
OFF |
OFF |
OFF |
25600 |
運行電流設定,單位（A）
6.使用環境及參數
|
冷卻方式 |
自然冷卻或強制風冷 |
|
|
使用環境 |
場合 |
不能放在其它發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強振動場所，禁止有可燃氣體和導電灰塵； |
|
溫度 |
0 ～ +50℃ |
|
|
濕度 |
40 ～ 90%RH |
|
|
振動 |
10 ～ 55Hz/0.15mm |
|
|
保存溫度 |
-20℃ ～ 65℃ |
|
7.電源接口
采用直流電源供電，接反將導致產品短路損壞。供電電源功率需大于30W。
8.指示燈
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電才能清除故障。
9.安裝說明

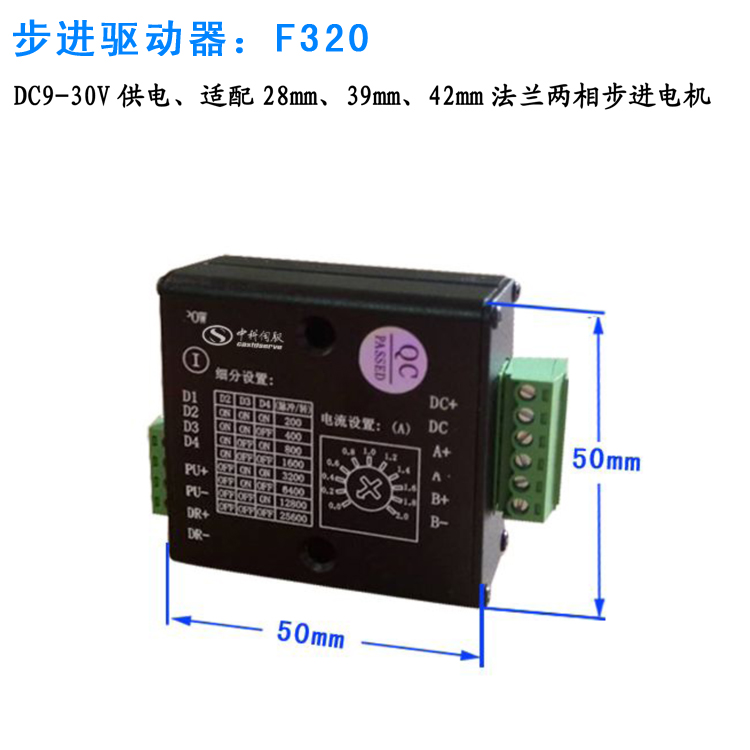

驅動器的外形尺寸為：50×50×20mm，安裝孔距為109mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。
