Printed at 10-10-2014 03:10
- 1 -

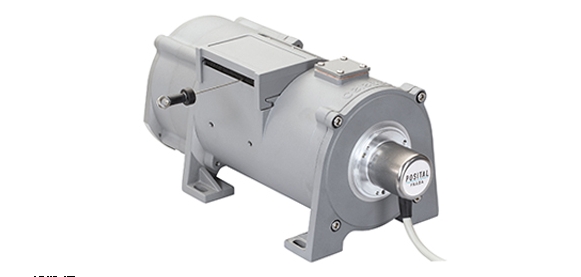

LINARIX 線性傳感器
LM0-S101G-1212-AL40-5RW
一般數據
電源4.5 – 30 VDC（電源符合EN 50178）
功耗≤ 0.25 W
啟動時間< 250 ms
工作溫度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C
(+158 °F)
重量3215 g (7.09 lb)
外殼防護等級 (編碼器) ≥ IP64 / IP65
EMC:發射干擾EN 61000-6-4
EMC:抗干擾EN 61000-6-2
機械數據
最大測量長度10.16 m
線轂周長320 mm
線繩材質尼龍涂層不銹鋼
線繩直徑0.86 mm
編碼器外殼材料鋼
拉線盒外殼的材料粉末涂層鋁
線位移的最大速度1.52 m / s
線繩最大加速度1.0 g
最大拉出力6.5 N
最小回縮力3.5 N
動作壽命不可用
線繩連接金屬環
Printed at 10-10-2014 03:10
- 2 -
傳感器數據
技術磁電 (≤ 0.36°)
精度±0.02 % FSO
重復性±0.02 % FSO
分辨率 單圈12 位
分辨率 多圈12 位
近似線性分辨率78.1 μm
輸出碼制格雷碼
接口數據
通訊接口SSI帶預設
手動功能測量旋轉方向可以通過電纜或連接器進行設置
接口周期> 25 μs
電氣數據
時鐘輸入RS 422, 通過光電耦合器
時鐘速度100 kHz – 2 MHz
反極性保護是
短路保護是
MTTF 380.6 年在40 ℃下
電氣連接
連接方向徑向
電纜長度5 m [197"]
導線截面0.14 mm² / AWG 26
材料 / 類型PVC
電纜直徑6 mm (0.24 in)
最小彎曲半徑30 mm (1,18 in) 固定, 60 mm (2,36 in) 彎曲
尺寸圖
Printed at 10-10-2014 03:10
- 3 -
聯系
所有尺寸均為[英寸]毫米。此信息和圖紙的目的只是為了在一般的介紹。請參閱“下載”部分進行了詳細的技術圖紙。© 弗瑞柏 FRABA B.V. 版權所
有。對于技術性誤差或疏漏，我們不承擔責任。產品規格的變更恕不另行通知。
