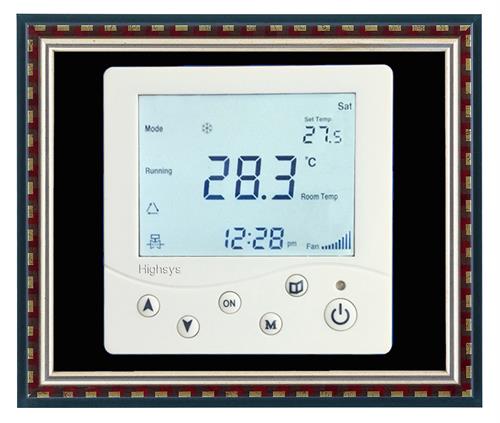

iTC501型LonWorks聯網型風機盤管智能溫控器
1、產品概述
海思自動化基于國際先進的LonWorks控制網絡技術研發的iTC501系列聯網型風機盤管智能溫控器，采用高檔液晶顯示屏，適用于二管制、四管制水系統，廣泛應用于商業、工業及民用建筑物的采暖、制冷中央空調的室內溫度網絡化智能控制。室內操作面板可方便快捷地設定你所希望的室內溫度值，設定風機三速、水閥開/關，達到舒適、節能的目的。iTC501系列聯網型風機盤管智能溫控器可直接接入樓宇自控系統中，遠程監控室內溫度參數并實現智能化節能控制。
2、產品特點
· 基于國際先進的LonWorks控制網絡技術，總線型、星型、環型、自由拓?fù)涞榷喾N網絡結構，組網靈活、擴展方便、互操作性好；
·LonWorks雙絞線無極性連接，極大地方便布線、施工；
· LonWorks雙絞線接口采用Neuron FT5000芯片,支持多達254個網絡變量；
·LonWorks雙絞線78k（pbs）高速率通訊，保證系統控制的實時性；
· 時尚經典的外觀設計，大屏幕LCD液晶顯示、背光驅動、輕觸式按鍵；
· 冷暖兩用型；
· 操作面板可顯示設定溫度、室內測試溫度、運行模式、風速、時鐘、水閥開/關、通訊狀態；
· 采用高可靠性單片機，抗干擾性更強
· 操作面板可手動設定運行模式、控制溫度、風機三速、水閥開/關；
· 睡眠模式可自動逐漸改變溫度設置
· 通訊接口：LonWorks通訊接口，通訊協議為L(zhǎng)onTalk協議；
· 感溫元件采用熱敏電阻；
· 溫度校準功能；
· 四時段定時功能，參數可設定，節能效果更好；
· 鍵盤鎖定功能：操作面板運行模式中有鍵盤鎖，選定后禁其他人員對溫控器進行操作；
· 低溫保護功能：溫控器處于關機狀態，但室內溫度低于5℃時，溫控器自動開啟制熱并顯示“”符號，風機自動高速運行并開啟電動閥，當室內溫度升高到7℃時，溫控器自動關閉輸出；
· 二管制和四管制可選；
· 采用高品質的繼電器作為輸出控制器件，可靠性更高；
· 支持普通的交流三速風機和節能高效的直流無級調速風機；
· 支持兩路電開彈簧關閥門或一路電開電關式電動閥。
· 分體式結構：室內操作面板和控制模塊。操作面板標準86盒安裝，控制模塊安裝靈活；
4、產品主要技術參數
· 控制信號：電開電關信號；
· 外殼材料：阻燃工程塑料PC；
· 外型尺寸：86mmx86mmx40mm；
· LCD尺寸：65mm*48mm；
· 外殼顏色：白色；
· 背光顏色：白色、藍色（可選）；
· 工作范圍：14～30℃；
· 溫度顯示分辨率：0.1℃；
· 溫度控制精度：±1℃；
· 測溫誤差：≤0.5℃；
· 額定電壓：AC85~220V/50Hz/60Hz±10％；
· 額定負載：220VAC，2（1）A；
· 接線端子連接：0.75mm2；
· 采用多種抗干擾技術（分體式設計、光電隔離、變壓器隔離、冗余設計等），在強電磁干擾環境中可穩定、可靠地工作；
a)、靜電放電干擾嚴酷等級4級，實驗電壓8kV；
b）、輻射電磁場干擾嚴酷等級3級，實驗強度10V/m；
c）、電瞬變脈沖群干擾嚴酷等級4級，實驗電壓4kV；
d）、浪涌干擾嚴酷等級3級，線間：實驗電壓1kV，線與地之間：實驗電壓2kV；
· 防護等級：IP30；
· 工作環境溫度：0～50℃10～90%RH不結露；
· 儲存溫度：-10～50℃最大相對濕度為不凝露。
5、應用范圍
海思自動化基于LonWorks網絡技術研發、制造的iTC501型聯網型風機盤管溫控器可廣泛應用于中央空調制冷/制熱節能控制系統系統，特別適用于風機盤管、電熱器等控制系統。
