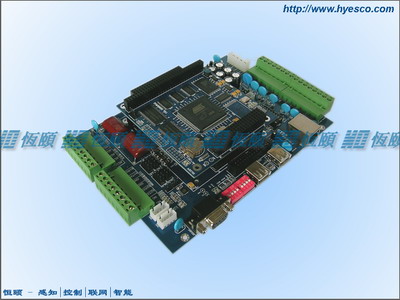

多功能數據采集傳輸控制系統
關鍵詞：AD采集 傳輸 監測 控制 聯網
◇ 簡介
多功能數據采集傳輸控制系統是一款集合信號采集、智能通訊、數據傳輸、網絡接入的嵌入式Linux融合型終端，具有4個RS232/485串型通訊接口，1個以太網端口， 1個USB端口，6路開關量采集端口，1路5V輸出端口，4路掉電檢測端口，1路三聲警報器接口，8位撥碼開關，4*4鍵盤接口，LED顯示接口，是面向各種行業應用，解決現場信號測控、數據處理、協議轉換、遠程智能監控、網絡通信、無人值守應用的理想方案。該產品安裝運行開源Linux2.6操作系統，有大量豐富的軟件模塊可借鑒，便于客戶快速組建和部署業務邏輯，是低成本、定制化、靈活便捷的最佳選擇。
【硬件規格】
◇ 系統
CPU：32位RISC工業級ARM9處理器，180MHz主頻
DRAM：32MB
Nor Flash：8MB
Nand Flash：64MB/128MB/256MB（可選）
USB Host 2.0 A型接頭
安裝運行Linux2.6操作系統，支持多種文件系統
◇ 有線網絡
1個10/100M自適應以太網口，RJ45型插槽，1.5kv電磁隔離保護
◇ 串型通訊
2個RS232/RS485功能復用串口
2個RS232/RS485獨立功能串口
◇ 開關量輸入
6路，量程0~24V，2.5kv光電隔離
◇ 5V可控電源輸出
◇ 掉電檢測
4路，2路220V AC檢測，2路24V DC檢測
◇ 1路三聲警報器
◇ 1個撥碼開關
◇ 1個4*4矩陣鍵盤接口
◇ 多路LED顯示接口
◇ 實時時鐘與看門狗
RTC，鋰電池，掉電保存
硬件看門狗，軟件可設置
◇ DC12V電源輸入
◇ 機械特性
重量：0.5kg
外形尺寸：180mm *130mm
◇ 環境要求
工作溫度：-20到60攝氏度
工作濕度：5~95% RH
存儲溫度：-40到85攝氏度
【軟件規格】
◇ Linux：2.6
◇ Boot Loader：U-Boot
◇ 文件系統：ROM，CRAM，JFFS2，NFS
◇ 系統工具：busybox，BOA，GoAhead，SQLite，bnet，ftp，pppd，iptables，ntp，mailsend，…
◇ 協議棧：TCP/IP，UDP，Telnet，FTP，HTTP，DHCP，SMTP，SNMP，ICMP，IGMP，NTP，ARP，PPP，PPPoE，CHAP/PAP，SSL，NFS，…
◇ 應用程序開發環境
arm-linux-gcc，glibc，gdb
◇ 應用程序
恒頤遠程監測控制通信程序
◇ 設備驅動程序
以太網驅動、UART驅動、USB HOST驅動、RTC驅動、GPIO驅動、模擬數字采集驅動
◇ 應用測試程序
所有應用開放源代碼
UART測試程序
RTC測試程序
通道開關測試程序
模擬量采集測試程序
開關量采集測試程序
多功能數據采集傳輸控制系統HY1004 詳情請點擊
