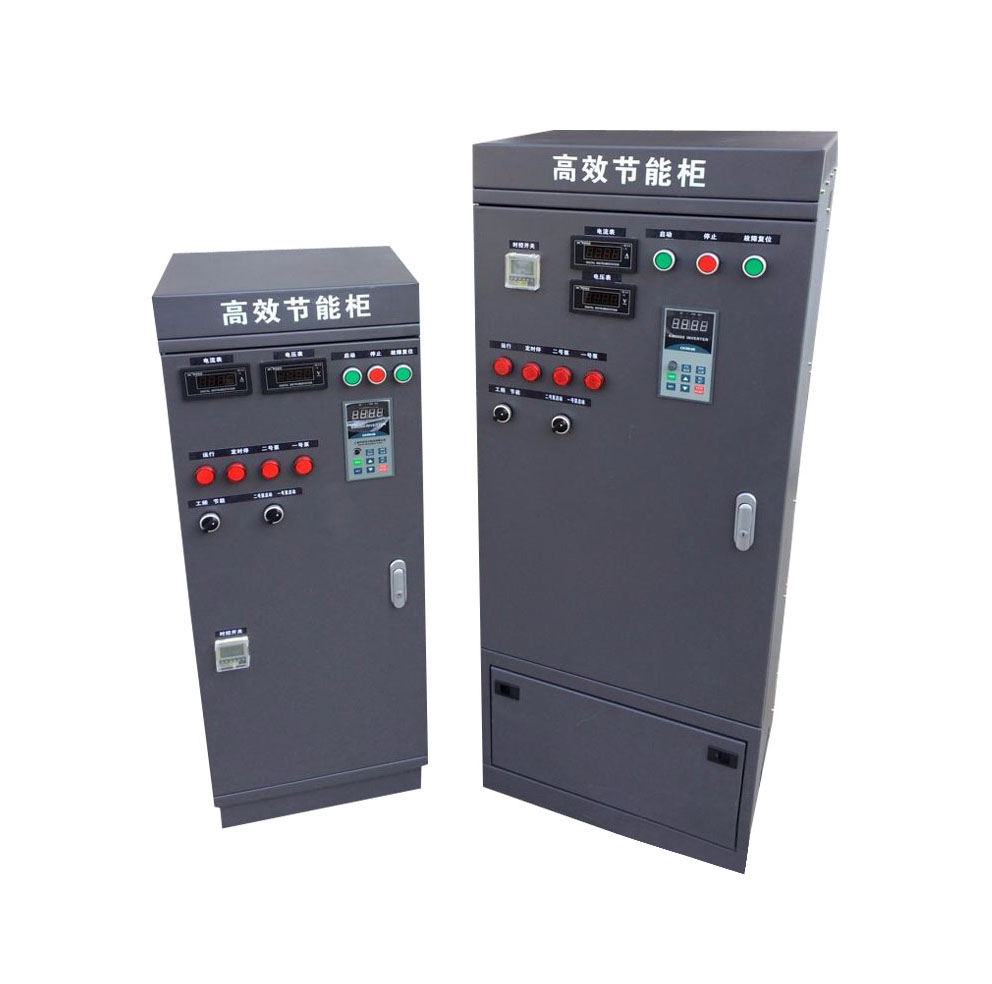

高效節能柜-節能器手冊
一：產品簡介
隨著我國經濟的持續高速發展，能源問題越來越成為各行業發展的掣肘，并且隨著能源價格的快速上漲，國內市場的激烈競爭，節能就成為許多行業發展面臨的主要問題，特別是一些能耗較大的行業如石油、化工、制藥、冶金、鑄造、環保、市政等。據資料顯示我國高低壓電動機大部分為風機泵類負載，大多運行方式處于高能耗低效率狀態。在實際運行當中，這些設備系統絕大部分時間是不需要運行在滿負荷狀態下的，存在較大的余量，所以存在較大的節能潛力。
本公司針對此類負載使用情況，結合最先進的數字控制技術和相關電機控制理論，研發出了本系列高性能一體化節能器產品。經過多年實踐使用與不斷改進，達到產品質量過硬，且有效提高設備使用效率，降低能量損耗。
二：節能器功能特點
本系列高性能一體化節能器，是公司集多年節能器研發、生產、現場改造經驗推出的最新款產品，主要定位于風機、水泵、注塑機、空壓機等各類有節能改造需求的場合，將微電腦全數字控制技術的優異性能引入節能領域，多種操作控制運行方式方便于各類型使用環境，可無人值守遠程遙控，提高設備自動化水平和操作人員工作效率。
技術特點
◎多種控制運行方式：手動控制，自動定時控制，RS485通信控制，遠程遙控（如手機）操作等。
◎多種電機保護功能，可以實現過壓、欠壓、過載、過流等快速保護，提高電機使用壽命。
◎可編程分時段自動啟停設備，根據不同配置每天可編程8-16組數據。
◎啟動過程為軟啟動，啟動電流不超過1.5倍電機額定電流，降低了設備啟動時的沖擊，可以提高設備的使用壽命。
◎內置PID功能，可通過傳感器實現閉環控制，采用最新的模糊控制技術，達到最優的PID控制效果。
◎一體化防護等級較好，有效防塵、防腐蝕、環境適應能力強、使用壽命長。
◎7.5~15KW各規格內置制動單元，若需快速停車場合，可直接連接制動電阻。
◎具有自動復位，掉電復位功能，保證生產連續及生產效率。
◎自動電壓調整：當電網電壓變化時，能自動保持輸出電壓恒定。
◎轉速追蹤再起動功能，實現對旋轉中的電機的無沖擊平滑起動。
◎可直帶市電、節電運行雙回路設計，確保系統無故障，不影響生產。
◎體積小，安裝簡單人性化結構設計，結構緊湊，柜式，壁掛兩用。
◎可提供電壓，電流兩種信號檢測板，方便現場各種控制信號 轉換使用。
三：適用場合
高效節能柜特別適用于風機、水泵、注塑機、空壓機節能改造，節電率高，根據負載情況能達20%-50%，可有效節約能源，降低用戶能耗費用支出。也可用于中央空調節能改造、自動扶梯節能改造、油壓機、大型油壓沖床等應用中。
四：安裝使用
（1）環境溫度-10℃—40℃。
（2）避免震動。
（3）避免高溫多濕，且無雨水滴淋，濕度小于90%RH（不結露）。
（4）防止油、鹽及腐蝕性氣體侵入。
（5）防止水滴、蒸氣、粉塵、灰塵、棉絮、金屬細粉的侵入。
（6）防止電磁干擾、遠離干擾源。
（7）禁止使用在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境。
注意：在節能器故障需維修時，只有對節能器有相當了解，有著豐富經驗的人才能維修，需要修改內部參數資料時也是如此，否則通知廠家來維修。
五：維護保養
一、日常巡檢需要注意事項
1 、認真監視并記錄節能器人機界面上的各顯示參數，發現異常應即時反映。
2、認真監視并記錄電控室的環境溫度，環境溫度應在-5℃～40℃之間。
3、夏季溫度較高時，應加強節能器安裝場地的通風散熱。確保周?chē)諝庵胁缓羞^(guò)量的塵埃，酸、鹽、腐蝕性及爆炸性氣體。
4、夏季是多雨季節，應防止雨水進入節能器內部(例如雨水順風道出風口進入)。
5、節能器柜門上的過濾網通常每周應清掃一次;如工作環境灰塵較多，清掃間隔還應根據實際情況縮短。
6、節能器正常運行中，一張標準厚度的A4紙應能牢固的吸附在柜門進風口過濾網上。
7、節能器室必須保持干凈整潔，應根據現場實際情況隨時清掃。
8、節能器室的通風、照明必須良好，通風散熱設備(空調、通風扇等)能夠正常運轉。
二、停機后需要維護的項目
1、用帶塑料吸嘴的吸塵器徹底清潔節能器柜內外，保證設備周?chē)鸁o(wú)過量的塵埃。
2、檢查節能器室的通風、照明設備，確保通風設備能夠正常運轉。
3、檢查節能器內部電纜間的連接應正確、可靠。
4、檢查節能器柜內所有接地應可靠，接地點無生銹。
5、每隔半年(內)應再緊固一次節能器內部電纜的各連接螺母。
6、節能器長時間停機后恢復運行，應先通電1-2小時再重新啟用。
7、檢查所有電氣連接的緊固性，查看各個回路是否有異常的放電痕跡，是否有怪味、變色，裂紋、破損等現象。
8、每次維護節能器后，要認真檢查有無遺漏的螺絲及導線等，防止小金屬物品造成節能器短路事故。特別是對電氣回路進行較大改動后，確保電氣連接線的連接正確、可靠，防止"反送電"事故的發生。
