一 用途
波士EH485C型RS-485/RS-422驅動增強器用于增強RS-485/RS-422口的驅動能力（帶負載能力）。EH485C為全雙工半雙工通用、具有零延時智能收發轉換功能，無需控制信號。EH485C還可以實現RS-485（半雙工）與RS-422（全雙工）之間的相互轉換。
二 安裝及性能
波士EH485C內含波士獨有的RS-485/422驅動倍增技術（Double Drive）。在RS-485/422通信線上串接一個EH485C型RS-485/RS-422驅動增強器，則可將RS-485/422原來的驅動能力增加兩倍。EH485C支持最高通信速率為57.6Kbps，同時具有吸收1000W浪涌電流的抗雷擊保護功能。由于獨有內部零延時智能收發轉換技術，所以確保適合所有全雙工、半雙工通信軟件。
EH485C型RS-485/RS-422驅動增強器與RS-485/422中繼器的區別在于：中繼器僅僅是將原來的RS-485/422的驅動能力進行了重現，也就是說中繼器的輸出仍然是1倍的驅動能力，而波士EH485C型RS-485/RS-422驅動增強器具有RS-485/422中繼器的全部功能，而輸出是2倍的驅動能力。比如原來的RS-485/422口只能夠帶128個下位機，則通過EH485C后的輸出口可以帶256個下位機。如果加上原來的RS-485/422的本身的驅動能力（比如128個）則總共可達到383個。

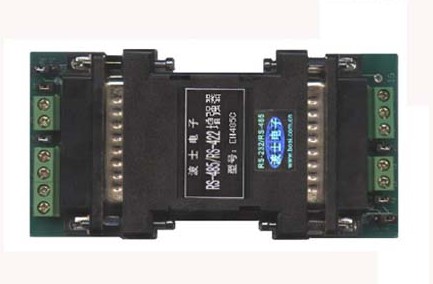

三 外形圖
EH485C的外形為DB-25/DB-25轉接盒大小。（110MM*55*16）
四、 引腳分配
EH485C作為半雙工RS-485驅動增強器時的DB-25端引腳狀態如下：
|
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16（電源） |
22**（電源） |
|
跳線設置 |
RS-485(+A) |
RS-485(—B) |
+5V(正端) |
0V(負端) |
|
|
1-2短接 |
2-3斷開 |
5 (RS-422) |
6 (RS-422) |
8 *(RS-422) |
9* (RS-422) |
16(電源) |
22**(電源) |
|
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V(負端) |
|
注意：EH485C只需要在其中一端加電源即可（見端子標志）。EH485C對外接的+5V電源沒有嚴格要求(電壓4.5~5.5V，功耗電流<100mA)。建議選用波士電子的微型開關穩壓電源(輸入交流220V，輸出隔離直流5V 100mA，僅重35克，插頭大小)，也可用電池供電。
