RS-232 全信號光纖轉換器
------多傳 RS-232 握手信號
一、用途
波仕電子的 OPT232AL[S]系列 RS-232 全信號光纖轉換器用于：實現 RS-232 全信號的光纖傳輸，包括主信號RXD、TXD、GND 以及握手信號 RTS/DTR 和 CTS/DSR。OPT232AL[S]是世界上最小的RS232 全信號光纖轉換器。采用光纖通信具有高隔離電壓、防電磁干擾、抗雷擊等優點。專利產品，謹防假冒！專利號：200830078256。
二、硬件安裝

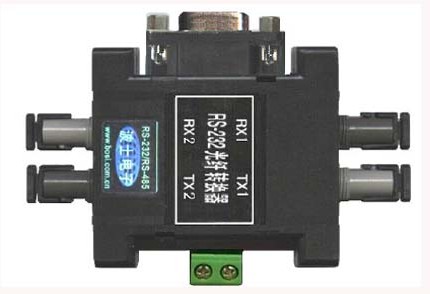

波仕 OPT232AL[S]系列 RS232 全信號光纖轉換器的外形為 DB25/DB25 轉接盒大小，使用兩對多模 ST 光纖接頭或者兩對單模 ST 光纖接頭 ， 中間有一個RS232 口的 DB9 孔座和 5V 電源引腳。DB9孔座的 RS232 口可以直接或者通過 DB9 延長線外插 PC 機的 RS232 口（針座）。
OPT232AL[S]必須成對使用。OPT232AL[S]全信號光纖轉換器的光纖接收器（RX1、RX2）和光纖發送器（TX1、TX2）見產品標簽。使用時 TX1 接對方的 RX1、TX2 接對方的 RX2；RX1 接對方的 TX1、RX2接對方的TX2。均可選 SC、FC 型的光纖接頭。
三、性能特點
OPT232AL[S]的最高速率 115.2Kbps。無需任何初始化設置！OPT232AL[S]通過光纖 TX1、RX1 傳主信號RXD、TXD、GND，光纖 TX2、RX2 傳握手信號 RTS 或 DTR、以及 CTS 或 DSR。
|
型 號 |
說明（多模） |
|
OPT232AL |
RS232全信號多模光纖轉換器 |
|
型號 |
說明（單模） |
|
OPT232ALS |
RS232全信號單模光纖轉換器 |
詳細參數請到www.bosi.com.cn查看。訂購電話：027-59708940 15102729700
