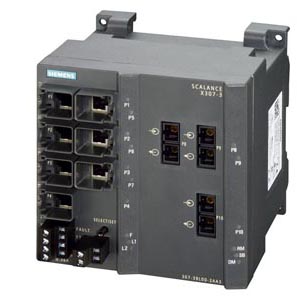

SCALANCE X307-3, 增強型網管交換機, 3個千兆多模光纖SC接口,7個百兆電氣高速以太網接口，LED診斷功能，故障信號顯示，連接設置按鈕，冗余電源輸入，網絡管理功能，Profinet器件，綜合冗余管理，辦公室網絡功能（RSTP, VLAN, IGMP。。。）網絡管理，可選C-PLUG。
訂貨號：6GK5307-3BL00-2AA3
傳輸速率： 10/100/1000 Mbit/s
接口：
電氣/光學連接數量 / 適用于網絡組件和終端設備 / 最大值：10
電氣連接數量
適用于網絡組件和終端設備：7
用于信號觸點：1
適用于電源：1
適用于冗余電源：2
光學連接數量 / 適用于光纖
1000 Mbit/s 時：3
可連接的光學功率參考 1 mW
變換器輸出端：-9.5…-4 dB
接收器輸入端 / 最大值：-3 dB
光學靈敏度參考 1 mW / 接收器輸入端 / 最小值：-17 dB
阻尼量 / 光纖傳輸距離 / 最低要求：0 dB
作用范圍 / 光學接口上 / 視使用的光纖而定：0…0.75 km
移動存儲介質類型 / C-PLUG：是
輸入端/輸出端
工作電壓 / 信號觸點 / DC 時 / 額定值：24 V
工作電流 / 信號觸點 / DC 時 / 最大值：0.1 A
電源電壓、電流消耗、功率損耗
電源類型 / 冗余電源模塊：否
電壓類型 / 供電電壓：DC
外部 24 V
最小值：18…32 V
產品組件 / 電源輸入端上的保險絲：是
最大：0.4 A
損耗的有效功率
24 V 時 / 直流電時：9.6 W
許可的環境條件
環境溫度
在運行階段：-10…+60 °C
在儲存期間：-40…+70 °C
在運輸期間：-40…+70 °C
相對的空氣濕度
在25 °C時 / 無冷凝 / 在運行階段 / 最大的：95 %
防護等級IP：IP30
結構、尺寸和重量
尺寸（寬度X高度X深度）mm：120 x 125 x 124
凈重：1.4 kg
固定類型：19-Zoll安裝（否） 35 mm DIN 導軌安裝 墻壁安裝 S7-300異型匯流排安裝
產品特點、功能、組件 / 概述
產品功能：CLI 基于網絡的管理 MIB 支持 通過電子郵件TRAPs 利用 STEP 7配置 RMON SMTP服務器 端口鏡像 CoS PROFINET IO診斷 交換機管理型
協議 / 支持：Telnet TFTP FTP BOOTP SNMP v1 SNMP v2 SNMP v3 IGMP（偵聽/查詢） GMRP DCP
識別和維護
I&M0 - 設備專有信息：是
I&M1 - 設備標識/地點標識：是
產品功能 / 診斷
產品功能：端口診斷 包大小統計 包類型統計 錯誤統計 SysLog
產品功能 / VLAN
產品功能：VLAN - 基于端口 VLAN - 動態
VLAN 數量 / 最大值：255
VLAN 數量 - 動態 / 最大值：255
協議 / 支持 / GVRP 是
產品功能 / DHCP
產品功能： DHCP客戶機 DHCP選項82 DHCP選項66 DHCP選項67
產品功能 / 冗余：
產品功能：環冗余 冗余管理器 備用冗余 HSR冗余法 MRP冗余法 STP冗余法 RSTP冗余法 被動偵聽
協議 / 支持：STP/RSTP STP RSTP RSTP強大網絡支持 LACP
產品功能 / 安全
產品功能：ACL - 基于端口/MAC IEEE 802.1x（半徑） Broadcast/Multicast/Unicast 限制器 Broadcast屏蔽
協議 / 支持 / SSH：是
產品功能 / 時間
產品功能 / SICLOCK 支持：是
協議 / 支持：NTP（否） SNTP（是） 默認 IEEE 1588 配置文件（否）
標準、規范、許可
合格證明：CE標識 C-Tick 軌道應用符合 EN 50155（否）
Nippon Kaiji Kyokai (NK)：
American Bureau of Shipping Europe Ltd. (ABS)
Bureau Veritas (BV)
Det Norske Veritas (DNV)
Germanischer Lloyd (GL)
Lloyds Register of Shipping (LRS)
備注：SCALANCE X307-3 有 7 個 RJ-45 插孔和 3 個 FO 端口（用于多模光纖），用于連接終端設備或其它網段。如果 SCALANCE X307-3與固件版本不高于 V5.0 的 SIMATIC S7-400 CPU 一起使用，或者與固件版本不高于 V2.4 的 SIMATIC S7-300 CPU 一起使用，則不能進行 PROFINET 操作。
