高壓線塔專用拉力傳感器
此拉力傳感器一般采用電阻應變片組成惠斯頓電橋，通過檢測彈性體應變測量出傳感器所受的應力，其結構緊湊，測量精度高，抗偏能力強，廣泛運用于配料、機械制造、拉力試驗機等計量與控制系統中。本系統將柱式拉力傳感器做成球頭掛環的形式，取代球頭掛環，安裝在絕緣子串與橫梁之間，測量導線的綜合載荷力。
量 程: 160,200,240 400、600kN
輸 出: 0～5V
非 線 性: 0.1 % F·S
滯 后: 0.1 % F·S
不重復性: 0.1 % F·S
溫 漂: 0.01 % F·S/oC
零位輸出: ≤2 % F·S
激勵電壓: 12V DC
工作溫度: -20~80 oC過載能力: 150% F·S
高精度、低漂移、量程寬、抗偏載能力強
需要的傳感器實物圖

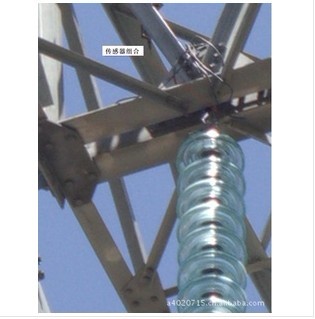

傳感器組合替代球頭掛環安裝在絕緣子串頂部與桿塔橫梁之間。如圖所示：
原來的安裝方式采用的是如下的球頭掛環
產品外型圖
相關參數：
型號Type |
連接標記 |
主要尺寸Dimensions(mm) |
破壞荷重Failure load(kN) |
重量Weight(kg) |
||||
B |
d |
D |
￠ |
H |
||||
Q-7 |
16 |
16 |
17 |
33.3 |
12 |
50 |
70 |
0.3 |
QP-7 |
16 |
16 |
17 |
33.3 |
18 |
50 |
70 |
0.3 |
QP-10 |
16 |
16 |
17 |
33.3 |
20 |
50 |
100 |
0.3 |
QP-12 |
16 |
16 |
17 |
33.3 |
24 |
50 |
120 |
0.5 |
QP-16 |
20 |
20 |
21 |
41.0 |
26 |
60 |
160 |
1.0 |
QP-20 |
24 |
24 |
25 |
49.0 |
30 |
80 |
200 |
1.0 |
QP-21 |
20 |
20 |
21 |
41.0 |
30 |
80 |
210 |
1.1 |
QP-30 |
24 |
28 |
25 |
49.0 |
39 |
80 |
300 |
1.0 |
我們現在的傳感器就是替代這種球頭掛環。
