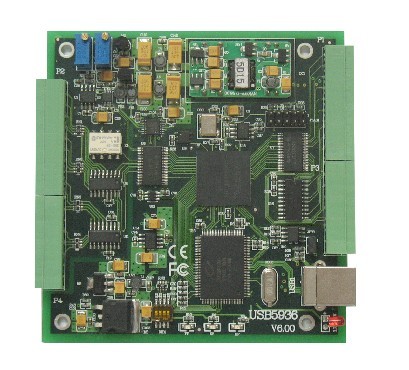

USB5936 數據采集卡 第一章 功能概述
信息社會的發展，在很大程度上取決于信息與信號處理技術的先進性。數字信號處理技術的出現改變了信息與信號處理技術的整個面貌，而數據采集作為數字信號處理的必不可少的前期工作在整個數字系統中起到關鍵性、乃至決定性的作用，其應用已經深入到信號處理的各個領域中。實時信號處理、數字圖像處理等領域對高速度、高精度數據采集卡的需求越來越大。ISA 總線由于其傳輸速度的限制而逐漸被淘汰。我公司推出的基于 PCI總線、USB 總線等數據采集卡綜合了國內外眾多同類產品的優點，以其使用的便捷、穩定的性能、極高的性價比，獲得多家客戶的一致好評，是一系列真正具有可比性的產品，也是您理想的選擇。
第一節、產品應用
USB5936 卡是一種基于 USB 總線的數據采集卡，可直接插在計算機的 USB 接口上，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。它的主要應用場合
為：
◆ 電子產品質量檢測
◆ 信號采集
◆ 過程控制
◆ 伺服控制
第二節、AD 模擬量輸入功能
◆ 轉換器類型：AD7321
◆ 輸入量程(InputRange)：±10V、±5V、±2.5V、0～10V
◆ 轉換精度：12 位(Bit)有效位，第 13 位為符號位
◆ 采樣速率(Frequency)：AD 芯片轉換速率最高為 250KHz(4 微秒/點)，不提供精確的硬件分頻功能
◆ 軟件通過率：最高采樣速率(4 微秒/點)
◆ 物理通道數：16 路單端，8 路雙端
◆ 采樣通道數：軟件可選擇，通過設置首末通道實現(LastChannel – FirstChannel + 1)
◆ 通道切換方式：首末通道順序切換(軟件觸發切換，只有發出讀數據命令時才有切換動作)
◆ 模擬量輸入方式：單端模擬輸入和雙端模擬輸入
◆ 數據讀取方式：非空和半滿查詢方式
◆ 存諸器深度：16K 字(點)FIFO 存儲器
◆ 存儲器標志：非空、半滿
◆ 采集方式(ADMode)：連續(異步)與分組(偽同步)采集
◆ 組間間隔(GroupInterval)：軟件可設置，最小為采樣周期(1/Frequency)，最大為 419430uS (時間)
◆ 組循環次數(LoopsOfGroup)：軟件可設置，最小為 1 次，最大為 65535 次
◆ 時鐘源選項：板內時鐘
◆ 模擬輸入阻抗：10M
◆ 程控放大器類型：默認為 AD8251，兼容 AD8250、AD8253
◆ 程控增益：1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253)
◆ 模擬輸入阻抗：10M
◆ 放大器建立時間：785nS(0.001%)(max)
◆ 非線性誤差：±1LSB(最大)
◆ 系統測量精度：0.1%
◆ 工作溫度范圍：0℃ ～ +50℃
◆ 存儲溫度范圍：- 20℃ ～ +70℃
第三節、DI 數字量輸入功能
◆ 通道數：6 路
◆ 電氣標準：TTL 兼容
◆ 最大吸收電流：小于 0.5 毫安
◆ 高電平的最低電壓：2V
◆ 低電平的最高電壓：0.8V
第四節、DO 數字量輸出功能
◆ 通道數：6 路
◆ 電氣標準：CMOS 兼容
◆ 高電平的最低電壓：4.45V
◆ 低電平的最高電壓：0.5V
◆ 上電輸出：低電平
第五節、CNT 定時/計數器功能
◆ 計數器通道個數：1 個減法計數器
◆ 計數器位數：24 位???
◆ 計數方式：6 種計數方式軟件可選
◆ 輸入輸出電氣標準：TTL 電平
◆ 時鐘源(CLK)：頻率范圍為 1Hz～10MHz???
◆ 門控(GATE)：上升沿、高電平和低電平
◆ 計數器輸出(OUT)：高電平、低電平
第六節、其他指標
◆ 板載時鐘振蕩器：10MHz
第七節、板卡尺寸
板卡尺寸：95.7mm(長) * 98.84mm(寬) *15.7mm(高)
外殼尺寸：99mm(長)*107.7mm(寬)*26.3mm(高)
第八節、產品安裝核對表
打開 USB5936 板卡包裝后，你將會發現如下物品：
1、 USB5936 板卡一個
2、 ART 軟件光盤一張，該光盤包括如下內容 ：
a) 本公司所有產品驅動程序，用戶可在 USB 目錄下找到 USB5936 驅動程序；
b) 用戶手冊(pdf 格式電子文檔)；
第九節、安裝指導
一、軟件安裝指導
在不同操作系統下安裝USB5936板卡的方法一致，在本公司提供的光盤中含有安裝程序Setup.exe，用戶雙擊
此安裝程序按界面提示即可完成安裝。
二、硬件安裝指導
在硬件安裝前首先關閉系統電源，待板卡固定后開機，開機后系統會自動彈出硬件安裝向導，用戶可選擇系
統自動安裝或手動安裝。
