配置數字量輸入通道

①“通道地址”：輸入通道的地址，首地址在“I/O地址”項中設置；
②“輸入濾波器”：為了抑制寄生干擾，可以設置一個延遲時間，即在這個時間之內的干擾信號都可以得到有效抑制，被系統自動濾除掉，默認的輸入濾波時間為6.4 ms；
③“啟用上升沿或下降沿檢測”：可為每個數字量輸入啟用上升沿和下降沿檢測，在檢測到上升沿或下降沿時觸發過程事件。

• “事件名稱”：定義該事件名稱
• “硬件中斷”：當該事件到來時，系統會自動調用所組態的硬件中斷組織塊一次。如果沒有已定義好的硬件中斷組織塊，可以點擊后面的省略按鈕并新增硬件中斷組織塊連接該事件。

④“啟用脈沖捕捉”：根據 CPU 的不同，可激活各個輸入的脈沖捕捉。激活脈沖捕捉后，即使脈沖沿比程序掃描循環時間短，也能將其檢測出來。

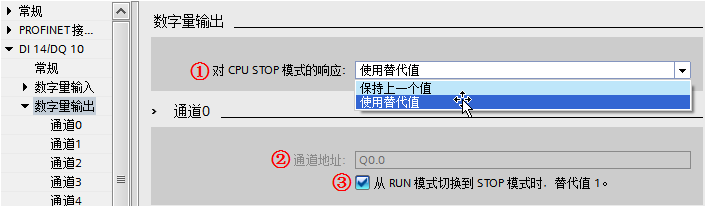

“數字量輸出”：設置如圖 4 所示：

圖4 配置數字量輸出通道

①“對CPU STOP 模式的響應”：設置數字量輸出對CPU 從運行狀態切換到 STOP 狀態的響應，可以設置為保留zui后的有效值或者使用替代值；
②“通道地址”：輸出通道的地址，首地址在“I/O地址”項中設置；
③“從RUN 模式切換到 STOP 模式時，替代值1”：如果在數字量輸出設置中，選擇“使用替代值”，則此處可以勾選，表示從運行切換到停止狀態后，輸出使用“替代值1”，如果不勾選表示輸出使用“替代值0”。如果選擇了“保持上一個值”則此處為灰色不能勾選。

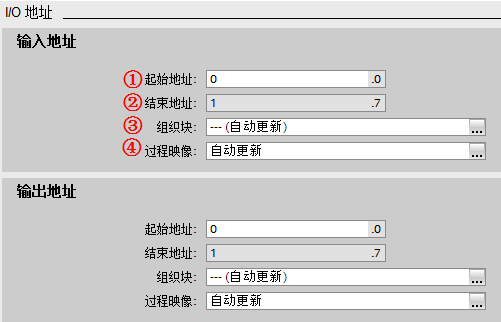

“I/O 地址”：數字量地址設置如圖 5 所示。

圖5 數字量輸入輸出地址設置

• “輸入地址”：

①“起始地址”：模塊輸入的起始地址；
②“結束地址”：系統根據起始地址和模塊的IO數量自動計算并生成結束地址；
③“組織塊”：可將過程映像區關聯到一個組織塊，當啟用該組織塊時，系統將自動更新所分配的過程映像分區；
④“過程映像”：選擇過程映像分區。

• “自動更新”：在每個程序循環內自動更新I/O過程映像（默認）。
• “無”：無過程映像，只能通過立即指令對此I/O進行讀寫。
• “PIP x”：可以關聯到③中所選的組織塊。同一個映像分區只能關聯一個組織塊，一個組織塊只能更新一個映像分區。系統在執行分配的OB時更新此PIP。如果未分配OB，則不更新PIP。
• “PIP OB伺服”：為了對控制進行優化，將運動控制使用的所有I/O模塊（如，工藝模塊，硬限位開關）均指定給過程映像分區“OB 伺服 PIP”。這樣I/O模塊即可與工藝對象同時處理。

? "輸出地址"：設置與輸入類似。

注意： 所有輸入輸出的地址都在過程映像區之內，如果沒有選擇組織塊和分區，默認情況下過程映像區是自動更新。

"硬件標識符"：用于尋址硬件對象，常用于診斷，也可以在系統常量中查詢。

模擬量

 “常規”：單擊模擬量輸入/輸出的“常規”選項可以輸入項目信息：

• • “名稱”：定義更改組件的名稱
  • “注釋”：說明模塊或設備的用途

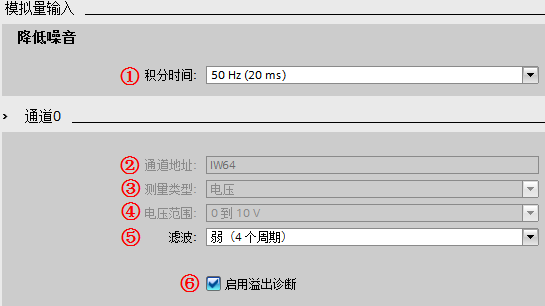

“模擬量輸入”:組態如圖 6 所示。

圖6 模擬量輸入組態

①“積分時間”：通過設置積分時間可以抑制指定頻率的干擾；
②“通道地址”：首地址在模擬量的“I/O地址”中設置；
③“測量類型”：本體上的模擬量輸入只能測量電壓信號，所以選項為灰，不可設置；
④“電壓范圍”：測量的電壓信號范圍為固定的0～10V；
⑤“濾波”：模擬值濾波可用于減緩測量值變化，提供穩定的模擬信號。模塊通過設置濾波等級（無、弱、中、強）計算模擬量平均值來實現平滑化。
⑥“啟用溢出診斷”：如果激活“啟用溢出診斷”，則發生溢出時會生成診斷事件。

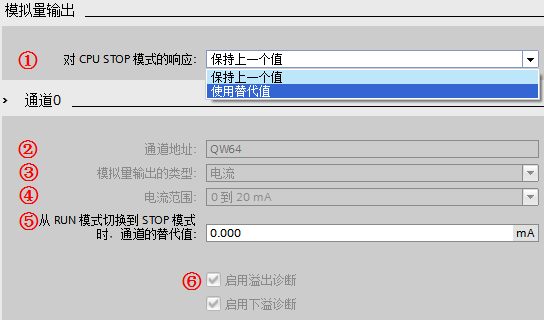

"模擬量輸出":組態如圖 7 所示。

圖7 模擬量輸出組態

①“對CPU STOP 模式的響應”：設置模擬量輸出對CPU 從RUN模式切換到 STOP 模式的響應，可以設置為保留zui后的有效值或者使用替代值；
②“通道地址”：模擬量輸出首地址在模擬量的“I/O地址”中設置；
③“模擬量輸出的類型”：本體上的模擬量輸出只支持電流信號，所以選項為灰，不可設置；
④“電流范圍”：輸出的電流信號范圍為固定的0～20mA；
⑤“從RUN 模式切換到 STOP 模式時，通道的替代值”：如果在模擬量輸出設置中，選擇“使用替代值”，則此處可以設置替代的輸出值，設置值的范圍為0.0～20.0mA，表示從運行切換到停止狀態后，輸出使用設置的替代值。如果選擇了“保持上一個值”則此處為灰色不能設置；
⑥“啟用溢出（上溢）/下溢診斷”：激活溢出診斷，則發生溢出時會生成診斷事件。集成模擬量都是激活的，而擴展模塊上的則可以選擇是否激活。

"I/O 地址"：模擬量I/O地址設置與數字量I/O地址設置相似。

高速計數器

如果要使用高速計數器，則在此處設置中激活"啟用該高速計數器"以及設置計數類型，工作模式，輸入通道等。詳細介紹請參見高速計數器應用實例

脈沖發生器

如果要使用高速脈沖輸出 PTO/PWM功能，則在此處激活"啟用該脈沖發生器"，并設置脈沖參數等。詳細介紹請參見運動控制功能基本組態

啟動

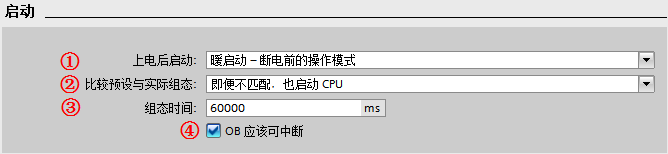

"啟動": 設置如圖 8 所示。

圖8 CPU啟動選項設置

詳細介紹請參見S7-1200啟動模式

循環

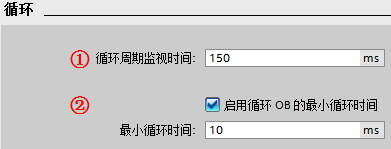

"循環"的設置如圖 9 所示。

圖9 CPU循環時間設置

①“循環周期監視時間”：設置程序zui大的循環周期時間，范圍為1～6000 ms，默認值為150 ms。超過這個設置時間，CPU會報故障。超過2倍的zui大循環周期檢測時間，無論是否編程時間錯誤中斷OB80, CPU都會停機。在編程了時間錯誤中斷OB80后，當發生循環超時時CPU將響應觸發執行OB80的用戶程序，程序中可使用指令“RE_TRIGR” 來重新觸發 CPU 的循環時間監控，zui長可延長到已組態“循環周期監視時間”的10倍；

②“zui小循環時間”：如果激活了“啟用循環OB的zui小循環時間”，當實際程序循環時間小于這個時間，操作系統會延時新循環的啟動，直到達到了zui小循環時間。在此等待時間內，將處理新的事件和操作系統服務。

通信負載

"通信負載"用于設置CPU 總處理能力中可用于通信過程的百分比，如圖 10 所示。 這部分 CPU 處理能力將始終用于通信，當通信不需要這部分處理能力時，它可用于程序執行?？稍O(shè)置的范圍為15～50%，默認值為20%。占用"通信負載"的通信包括：博途軟件監控，HMI連接及PLC間的S7 通信。

圖10 CPU通信負載設置

注意： 如果"由通信引起的循環負荷設置百分比過大，則會延長CPU掃描時間，所以要慎重增加該通信負載百分比。

系統和時鐘存儲器

“系統和時鐘存儲器”頁面可以設置M存儲器的字節給系統和時鐘存儲器，然后程序邏輯可以引用他們的各個位用于邏輯編程。

“時鐘存儲器位”：組態的時鐘存儲器的每一個位都是不同頻率的時鐘方波。
